So với các loại van bướm điều khiển bằng tay, van bướm điều khiển điện có cấu trúc phức tạp hơn và hoạt động dựa trên cơ chế tự động. Tuy vậy, điều này lại mang lại nhiều ưu điểm quan trọng như vận hành nhẹ nhàng, hiệu quả và tiết kiệm công sức và nhân công. Với khả năng tự động hóa mạnh mẽ, thiết bị này thường được ứng dụng rộng rãi trong các hệ thống ống dẫn trong nhà máy dầu khí, xử lý nước thải và ngành công nghiệp chế biến thực phẩm.

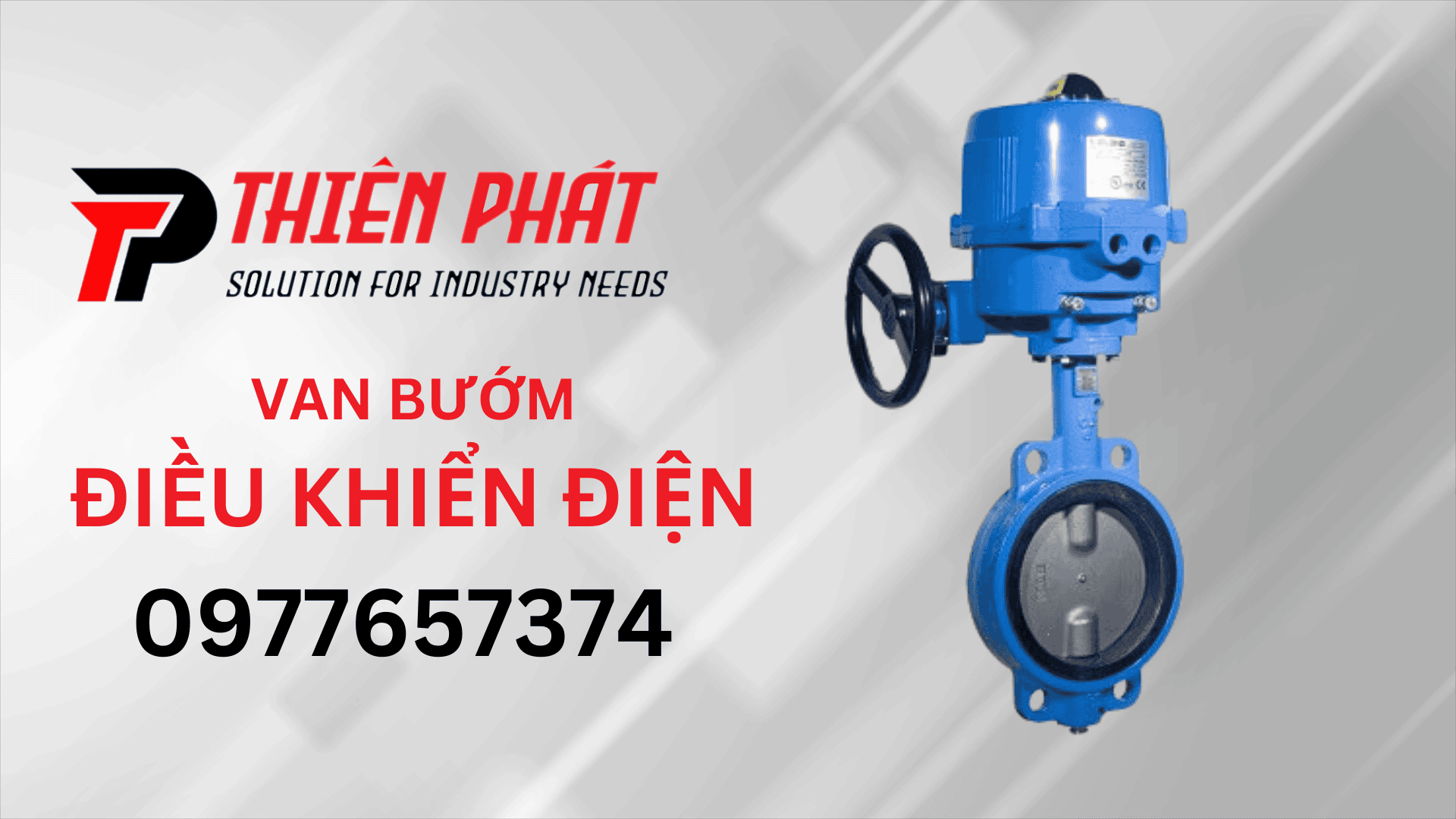

Van bướm điều khiển điện do Thiên Phát cung cấp
Van bướm điều khiển điện là một thiết bị quản lý dòng chất lỏng hoặc khí bằng cách điều chỉnh vị trí của một tấm van bướm thông qua sử dụng nguồn điện. Van bướm là một loại van thủy lực, có khả năng kiểm soát lưu lượng chất lỏng bằng cách mở hoặc đóng đĩa van. Có nhiều dạng và thiết kế khác nhau cho van bướm, và chúng có tác động đa dạng trong việc quản lý dòng chất.
Van bướm điều khiển điện là một phiên bản đặc biệt của van bướm, được điều khiển bằng cơ chế điện. Thay vì cần tay làm thao tác, van bướm điều khiển điện có thể tự động mở hoặc đóng dựa trên tín hiệu điện từ các thiết bị điều khiển tự động hóa. Điều này mang lại nhiều ưu điểm trong việc vận hành hệ thống, bao gồm khả năng tiết kiệm công sức, hiệu suất cao hơn và khả năng tích hợp trong các hệ thống tự động hóa.
Van bướm điều khiển điện thường được sử dụng rộng rãi trong các hệ thống ống đường ống trong các nhà máy, xí nghiệp, nơi mà việc tự động hóa và giảm tải công việc cho nhân công là mục tiêu quan trọng.
Điểm độc đáo khiến van bướm điều khiển điện nổi bật hơn so với các loại van bướm khác là cách hoạt động được thực hiện thông qua bộ điều khiển động cơ điện thay vì sức lực tay như trong trường hợp của van bướm tay gạt hoặc tay quay. Thông thường, thiết bị này sử dụng nguồn điện 24V/220V/380V để chuyển động trục của van bướm, từ đó điều khiển đóng mở của đĩa van theo góc được thiết lập trước.
Mặc dù vẫn sử dụng cơ chế đòn bẩy, cơ chế hoạt động của Van bướm điều khiển điện đã được cải tiến bằng cách tích hợp bộ động cơ điện. Điều này mang lại sự nhẹ nhàng và hiệu quả trong hoạt động, và cho phép điều khiển từ xa mà không cần áp dụng sức lực thủ công. Có nhiều thuật ngữ khác để gọi thiết bị này, như van bướm động cơ điện hoặc van bướm mô tơ điện. Sự linh hoạt của van bướm điều khiển điện cũng khiến nó phù hợp cho các hệ thống ống có bán kính lớn.
Van bướm điều khiển điện có thể được phân loại dựa trên một số yếu tố khác nhau, bao gồm cách hoạt động, cấu trúc, kích thước và ứng dụng. Dưới đây là một số phân loại chính dựa trên các yếu tố này:
Phân loại dựa trên cách hoạt động:
Van bướm điều khiển điện đóng/mở (On/Off): Loại này hoạt động bằng cách mở hoặc đóng đĩa van hoàn toàn, giống như một công tắc. Điều này thường được sử dụng trong các ứng dụng yêu cầu kiểm soát đơn giản, ví dụ như mở/đóng toàn bộ dòng chất.
Van bướm điều khiển điện tỷ lệ (Modulating): Loại này cho phép điều chỉnh độ mở của đĩa van ở nhiều vị trí khác nhau, cho phép kiểm soát lưu lượng chất lỏng hoặc khí theo mức độ mong muốn.
Phân loại dựa trên cấu trúc:
Van bướm đĩa đơn (Single Eccentric Butterfly Valve): Có một trục của đĩa van không nằm ở trung tâm, tạo ra cơ chế hoạt động đơn giản và giá thành thấp hơn.
Van bướm đĩa đôi (Double Eccentric Butterfly Valve): Có hai trục của đĩa van, giúp tối ưu hóa độ kín và giảm ma sát khi đóng và mở van.
Van bướm ba đĩa (Triple Eccentric Butterfly Valve): Có ba trục của đĩa van, cung cấp tính năng độ kín cao và ít ma sát.
Phân loại dựa trên kích thước:
Van bướm điều khiển điện mini: Dùng cho các hệ thống nhỏ.
Van bướm điều khiển điện tiêu chuẩn: Dùng cho nhiều ứng dụng thông thường.
Van bướm điều khiển điện lớn: Dùng cho các hệ thống đường ống lớn.
Phân loại dựa trên ứng dụng:
Van bướm điều khiển điện công nghiệp: Sử dụng trong các ứng dụng công nghiệp, như nhà máy, xí nghiệp, hệ thống chế biến.
Van bướm điều khiển điện xử lý nước: Sử dụng trong các hệ thống xử lý nước thải hoặc cấp nước.
Van bướm điều khiển điện HVAC: Sử dụng trong hệ thống điều hòa không khí và thông gió.
Nhớ rằng, phân loại có thể thay đổi dựa trên các yếu tố khác nhau và còn tùy thuộc vào các tiêu chuẩn cụ thể của ngành công nghiệp hoặc ứng dụng.

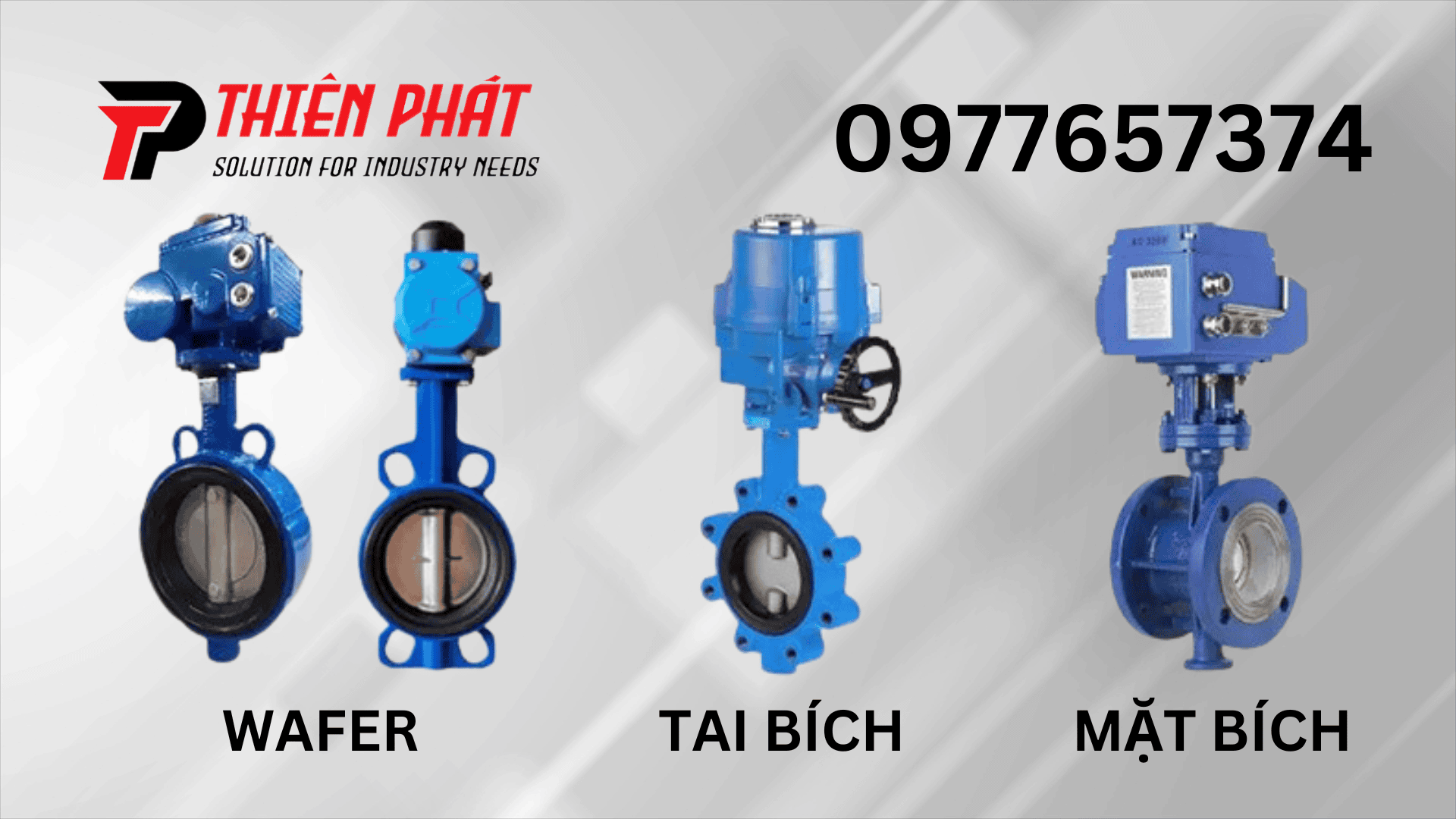

Các loại van bướm điều khiển điện do Thiên Phát cung cấp
Kích thước (Size): Được đo bằng DN (Đường kính Nominal) và biểu thị kích thước của van bướm. Ví dụ: DN50 đến DN1200 tương ứng với đường kính khoảng từ 60mm đến 1200mm.
Áp lực chịu tải tối đa (Pressure Rating): Biểu thị áp lực tối đa mà van có thể chịu được khi chất lỏng chảy qua nó và được đo bằng các đơn vị như PN (Pressure Nominal) hoặc lớp áp suất (Class). Ví dụ: PN10, PN16, PN25, ANSI Class 150.
Vật liệu (Material): Chất liệu chế tạo thân van và đĩa van. Các vật liệu thông dụng bao gồm gang, inox (201, 304, 316), nhựa và thép.
Gioăng làm kín (Sealing Material): Chất liệu của gioăng để làm kín giữa van và thân van. Thường là EPDM, NBR (caosu), Teflon hoặc các loại nhựa có khả năng chống ăn mòn.
Nhiệt độ sử dụng (Operating Temperature): Khoảng nhiệt độ mà van có thể vận hành một cách hiệu quả và ổn định. Thường biểu thị từ -10°C đến 100°C hoặc cao hơn tùy theo chất liệu và thiết kế.
Kiểu lắp (Connection Type): Cách van được lắp đặt trong hệ thống, bao gồm các dạng như mặt bích – bulong, kiểu kẹp, tai bích.
Tiêu chuẩn mặt bích (Flange Standard): Tiêu chuẩn kích thước và kết nối mặt bích. Ví dụ: JIS10K, PN16, DIN, BS, ANSI.
Thiết kế kiểu dáng (Valve Design): Kiểu van bướm như wafer (kẹp), hai mặt bích, tai bích.
Môi trường sử dụng (Application): Loại chất lỏng hoặc khí mà van sẽ được sử dụng trong đó, như hóa chất, nước thải, nước sạch, hơi nóng, thực phẩm, đồ uống và nhiều loại khác.
Điện áp (Voltage): Điện áp cần thiết để vận hành van bướm điều khiển điện, ví dụ 24V, 220V, 380V.
Nguồn gốc xuất xứ (Origin): Quốc gia hoặc hãng sản xuất của van bướm điều khiển điện.
Hãng (Brand): Tên thương hiệu của sản phẩm như YDK, BTL, WONIL, ARV và nhiều hãng khác.
Những thông số này cùng nhau tạo nên sự đa dạng và phù hợp của van bướm điều khiển điện trong các ứng dụng khác nhau. Khi chọn lựa sản phẩm, việc hiểu rõ các thông số này sẽ giúp đảm bảo rằng van bướm được lựa chọn phù hợp với yêu cầu cụ thể của hệ thống và môi trường làm việc.
Cấu tạo cơ bản của van bướm điều khiển điện thường bao gồm các thành phần chính sau:
Thân van (Body): Là phần chính của van, thân van thường được làm từ các vật liệu như gang, inox hoặc nhựa, tùy thuộc vào ứng dụng cụ thể. Thân van có thiết kế hình dạng hộp chữ "D" hoặc chữ "T" để chứa các thành phần bên trong và có các mặt bích để kết nối với hệ thống đường ống.
Đĩa van (Disc): Đĩa van thường có thiết kế hình dạng tròn hoặc hình bán nguyệt, được gắn trên trục quay nằm trong thân van. Đĩa van là phần chịu trách nhiệm điều tiết lưu lượng chất lỏng hoặc khí bằng cách xoay để mở hoặc đóng lỗ thông qua thân van.
Trục quay (Shaft): Trục quay nằm dọc theo trung tâm của đĩa van và chịu trách nhiệm cho việc xoay đĩa van. Trục quay thường được kết nối với mô tơ điện để truyền động.
Mô tơ điện (Electric Motor): Mô tơ điện là thành phần quan trọng nhất của van bướm điều khiển điện. Nó tạo ra sức mạnh cần thiết để xoay trục quay và mở hoặc đóng đĩa van. Mô tơ điện thường được kết nối với trục quay thông qua cơ cấu truyền động, như bánh răng và bánh xe.
Bộ điều khiển (Control Unit): Bộ điều khiển là nơi người dùng có thể thiết lập các thông số hoạt động của van bướm điều khiển điện, như góc mở của đĩa van. Bộ điều khiển thường được kết nối với mô tơ điện và có thể có các chức năng tự động hóa.
Gioăng và bộ làm kín (Gaskets and Seals): Các gioăng và bộ làm kín đảm bảo rằng không có chất lỏng hoặc khí rò rỉ ra khỏi van khi hoạt động. Chúng được đặt ở giữa các mặt bích và các phần khác của van để đảm bảo kín đáo.
Bộ truyền động (Drive Mechanism): Bộ truyền động là cơ cấu kết nối giữa mô tơ điện và trục quay. Nó giúp truyền tải sức mạnh từ mô tơ điện để xoay đĩa van theo góc được yêu cầu.
Tùy thuộc vào thiết kế cụ thể của từng thương hiệu và sản phẩm, cấu tạo và các thành phần có thể có những biến thể nhất định. Tuy nhiên, cấu tạo cơ bản như trên là thông dụng trong hầu hết các van bướm điều khiển điện.
Trạng thái đóng và mở: Van bướm điều khiển điện hoạt động trong hai trạng thái chính là đóng và mở. Trong trạng thái đóng, đĩa van được xoay để tạo ra một vật chắn hoàn toàn, chặn lưu chất hoặc khí từ đi qua. Trong trạng thái mở, đĩa van được xoay để tạo lỗ thông qua cho lưu chất chảy qua.
Cơ chế hoạt động: Cơ chế hoạt động của van bướm điều khiển điện dựa trên nguyên tắc đòn bẩy. Tuy nhiên, thay vì sử dụng lực tay, nó sử dụng nguồn điện để tạo ra lực cần thiết để đóng hoặc mở đĩa van.
Bộ điều khiển: Mô tơ điện kết nối với động cơ của van bướm chính là bộ điều khiển. Bộ điều khiển này có thể bao gồm công tắc hành trình để xác định vị trí mở và đóng của đĩa van. Nó cũng có thể là bộ điều khiển từ xa hoặc kết nối với hệ thống tự động hoá (PLC) để điều chỉnh lưu lượng dòng chảy.
Tương tác điện và cơ học: Khi nguồn điện được cấp cho mô tơ điện, nó tạo ra lực xoay để đẩy trục quay và kết nối đĩa van. Điều này làm cho đĩa van xoay và mở hoặc đóng tùy thuộc vào tín hiệu điều khiển. Bằng cách điều chỉnh góc mở của đĩa van, van bướm điều khiển điện có thể điều tiết lưu lượng dòng chảy theo yêu cầu.
Tắt nguồn điện: Khi nguồn điện ngừng cấp, lực cơ học dần dần làm đảo ngược quá trình. Điều này dẫn đến việc đóng lại đĩa van và đưa nó trở về vị trí ban đầu. Quá trình này diễn ra một cách dần dần và đảm bảo đĩa van đóng chặt trước khi mất nguồn điện hoàn toàn.
Như vậy, van bướm điều khiển điện tận dụng sự kết hợp thông minh giữa điện năng và cơ học để cung cấp sự linh hoạt và hiệu suất trong việc điều khiển lưu lượng dòng chảy.
Hệ thống cấp thoát nước: Van bướm điều khiển điện được sử dụng để điều tiết lưu lượng nước trong các hệ thống cấp thoát nước, hệ thống xử lý nước thải, hệ thống cấp nước sạch. Chúng giúp điều chỉnh lưu lượng nước dựa trên nhu cầu thời gian và điều kiện môi trường.
Hệ thống HVAC: Trong hệ thống điều hòa không khí và thông gió (HVAC), van bướm điều khiển điện có thể điều chỉnh lưu lượng khí hoặc nước để duy trì nhiệt độ, độ ẩm và chất lượng không khí trong các tòa nhà, nhà máy, và các cơ sở công nghiệp khác.
Công nghiệp thực phẩm và đồ uống: Trong ngành công nghiệp thực phẩm và đồ uống, van bướm điều khiển điện được sử dụng để kiểm soát lưu lượng các chất lỏng và khí trong quá trình sản xuất thực phẩm và đồ uống, đảm bảo tính an toàn và vệ sinh.
Công nghiệp hóa chất: Trong các ứng dụng công nghiệp hóa chất, van bướm điều khiển điện giúp kiểm soát lưu lượng các chất hóa học trong quá trình sản xuất và xử lý, đảm bảo an toàn cho nhân viên và hệ thống.
Hệ thống xử lý khí: Trong các hệ thống xử lý khí, van bướm điều khiển điện được sử dụng để điều chỉnh lưu lượng khí trong quá trình sưởi ấm, làm lạnh và thông gió.
Công nghiệp năng lượng: Trong ngành công nghiệp năng lượng, van bướm điều khiển điện được sử dụng để điều tiết dòng chảy của các chất lỏng và khí trong quá trình sản xuất và vận hành các hệ thống năng lượng, bao gồm điện, nhiệt và hạt nhân.
Hệ thống xử lý và phân phối dầu và khí: Van bướm điều khiển điện có thể được sử dụng trong hệ thống xử lý và phân phối dầu và khí để kiểm soát dòng chảy và áp lực, đảm bảo an toàn và hiệu quả trong việc vận chuyển và sử dụng tài nguyên này.
Như vậy, van bướm điều khiển điện có ứng dụng rộng rãi trong nhiều ngành công nghiệp khác nhau, đóng vai trò quan trọng trong việc điều tiết lưu lượng dòng chảy và kiểm soát quá trình sản xuất và vận hành.
