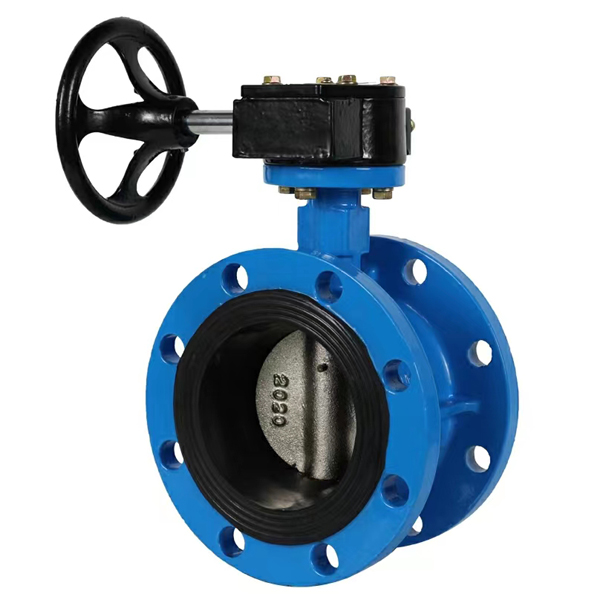

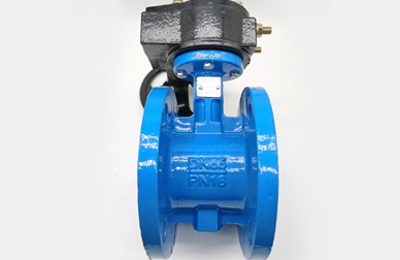

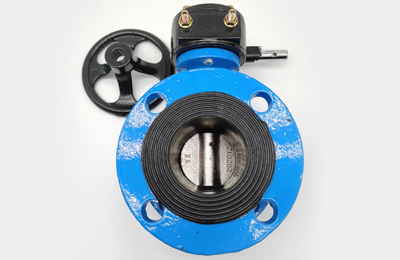

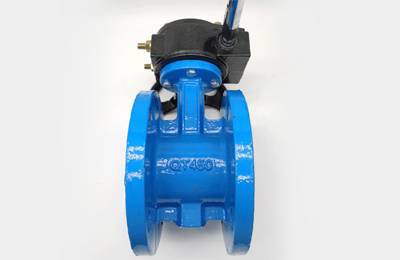

Van bướm là một van cách ly hoặc điều chỉnh dòng chảy của chất lỏng. Cơ chế đóng là một đĩa quay. Đĩa được định vị ở giữa đường ống. Một thanh truyền qua đĩa đến bộ truyền động ở bên ngoài van. Xoay bộ truyền động làm quay đĩa song song hoặc vuông góc với dòng chảy. Không giống như van bi, đĩa luôn hiện diện trong dòng chảy, do đó, nó gây ra sự sụt giảm áp suất, ngay cả khi mở.
Van bướm là một loại van được gọi là van một phần tư. Khi hoạt động, van mở hoặc đóng hoàn toàn khi đĩa quay một phần tư vòng. "Bướm" là một đĩa kim loại được gắn trên một thanh. Khi đóng van, đĩa sẽ quay để nó chặn hoàn toàn lối đi. Khi van mở hoàn toàn, đĩa được quay một phần tư vòng để nó cho phép chất lỏng đi qua gần như không bị hạn chế. Van cũng có thể được mở dần dần để lưu lượng ga.
Đặc điểm kỹ thuật chính
DN | PN | Dung môi | Nhiệt độ | Chất liệu van | Chất liệu đĩa | Chất liệu ron |
DN50-DN1200 | PN10 | Vôi | -20 °C -120 °C | Gang dẻo | SS304 | EPDM |
PN16 | Thạch cao | WCB | SS316 | PTFE | ||
Bùn | Thép không gỉ Duplex | NBR | ||||
Nước thải |
Kích thước thiết bị van bướm
DN | Dimension(mm) | ||||||||||||
L | D1 | D | Z-φd | H | H1 | G*fK | J | B | E | 4-φF | H2 | Nm | |
0.6/1.0/1.6 | 0.6/1.0/1.6 | 0.6/1.0/1.6 | |||||||||||
50 | 108 | 110/125/125 | 140/165/165 | 4-14/4-18/4-18 | 200 | 80 | 12.6*9/11 | 1-3 | 65 | 50 | 4-7.5 | 27 | 22 |
65 | 112 | 130/145/145 | 160/185/185 | 4-14/4-18/4-18 | 219 | 89 | 12.6*9/11 | 1-3 | 65 | 50 | 4-7.5 | 27 | 28 |
80 | 114 | 150/160/160 | 190/200/200 | 4-18/8-18/8-18 | 240 | 95 | 12.6*9/11 | 1-3 | 65 | 50 | 4-7.5 | 27 | 44 |
100 | 127 | 170/180/180 | 210/220/220 | 4-18/8-18/8-18 | 270 | 114 | 16*11/11 | 1-5 | 90 | 70 | 4-10 | 27 | 69 |
125 | 140 | 200/210/210 | 240/250/250 | 8-18/8-18/8-18 | 295 | 125 | 18.9*13/14 | 1-5 | 90 | 70 | 4-10 | 27 | 114 |
150 | 140 | 225/240/240 | 265/285/285 | 8-18/8-22/8-22 | 330 | 142 | 18.9*13/14 | 1-5 | 90 | 70 | 4-10 | 27 | 155 |
200 | 152 | 280/295/295 | 320/340/340 | 8-18/8-22/12-22 | 375 | 170 | 22*16/17 | 1-5 | 125 | 102 | 4-12 | 45 | 282 |
250 | 165 | 335/350/355 | 375/395/405 | 12-18/12-22/12-26 | 433 | 198 | 28.5/22/22 | 1-8 | 125 | 102 | 4-12 | 45 | 434 |
300 | 178 | 395/400/410 | 440/445/460 | 12-22/12-22/12-26 | 503 | 223 | 31.6/22 | 1-8 | 150 | 102/125 | 4-12/14 | 50 | 670 |
350 | 190 | 445/460/470 | 490/505/520 | 12-22/16-22/16-26 | 590 | 260 | 31.6/22 | 1-8 | 150 | 102/125 | 4-12/14 | 50 | 1000 |
400 | 216 | 495/515/525 | 540/565/580 | 16-22/16-26/16-30 | 660 | 290 | 33.3/27 | 1-10 | 197 | 125/140 | 4-14/18 | 64 | 1664 |
450 | 222 | 550/565/585 | 595/615/640 | 16-22/16-26/16-30 | 720 | 320 | 38/27 | 1-12 | 197 | 140/165 | 4-18/22 | 64 | 1890 |
500 | 229 | 600/620/650 | 645/670/715 | 20-22/20-26/20-30 | 900 | 400 | 41/36 | 1-12 | 197 | 165 | 4-22 | 64 | 2440 |
600 | 267 | 705/725/770 | 755/780/840 | 20-26/20-30/20-36 | 1027 | 457 | 50.5/36 | 2-16 | 210/276 | 165 | 4-22 | 70 | 3350 |
700 | 292 | 810/840/840 | 860/895/910 | 24-26/24-30/24-36 | 1072 | 490 | 60/46 | 2-18 | 300 | 254 | 8-18 | 82 | 5600 |
800 | 318 | 920/950/950 | 975/1015/1025 | 24-30/24-33/24-39 | 1155 | 525 | 60/46 | 2-20 | 300 | 254 | 8-18 | 82 | 7300 |
900 | 330 | 1020/1050/1050 | 1075/1115/1125 | 24-30/28-33/28-39 | 1260 | 570 | 75/55 | 2-22 | 300 | 254 | 8-18 | 118 | 10000 |
1000 | 410 | 1120/1160/1170 | 1175/1230/1255 | 28-30/28-36/28-42 | 1390 | 645 | 85/55 | 2-25 | 300 | 254 | 8-18 | 148 | 13000 |
1200 | 470 | 1340/1380/1390 | 1405/1455/1485 | 32-33/32-39/32-48 | 1710 | 785 | 105/75 | 2-28 | 350 | 298 | 8-22 | 160 | 20000 |
