Van một chiều, tiếng Anh được gọi là Check Valve , được sử dụng phổ biến trong nhiều lĩnh vực cuộc sống, từ hoạt động công nghiệp cho đến các dịch vụ dân dụng. Loại van này có mục đích ngăn chặn tình trạng rò rỉ chất lỏng và khí khi có nguy cơ rò rỉ hoặc hỏng hóc ống, đồng thời cho phép dòng chất lưu di chuyển theo một hướng cụ thể, ngăn cản dòng chảy ngược.
Van một chiều là một loại van được thiết kế để kiểm soát hướng dòng chất lỏng hoặc khí trong một ống dẫn. Chức năng chính của van một chiều là ngăn chặn dòng chất lưu hoặc khí chảy ngược, đảm bảo rằng chúng chỉ có thể di chuyển theo một hướng cụ thể. Khi áp suất của chất lỏng hoặc khí tăng lên từ một phía, van một chiều mở ra để cho phép chất lưu hoặc khí di chuyển qua, trong khi đồng thời ngăn cản chúng trở lại theo hướng ngược lại.
Van một chiều thường có cấu trúc đơn giản, gồm một bản lề hoặc một cơ cấu giúp mở van khi có áp suất từ phía chất lưu hoặc khí, và đóng van khi áp suất từ phía ngược lại xuất hiện. Loại van này thường được sử dụng để ngăn chặn nguy cơ rò rỉ, tránh sự trở lại không mong muốn của chất lỏng hoặc khí, và duy trì sự hợp lý trong luồng chất lưu trong các ứng dụng khác nhau như hệ thống ống dẫn, bơm, máy nén khí, và nhiều ứng dụng công nghiệp khác.
Tùy thuộc vào yêu cầu cụ thể của ứng dụng, có nhiều loại van một chiều khác nhau như van 1 chiều chữ ngã, van lá lật, van 1 chiều Wafer . Nhờ tính đơn giản và hiệu quả trong việc kiểm soát dòng chất lưu, van một chiều là một thành phần quan trọng trong các hệ thống và thiết bị đa dạng, đảm bảo sự an toàn và hiệu suất của chúng trong quá trình hoạt động.
Van 1 chiều được cung cấp bới Thiên Phát

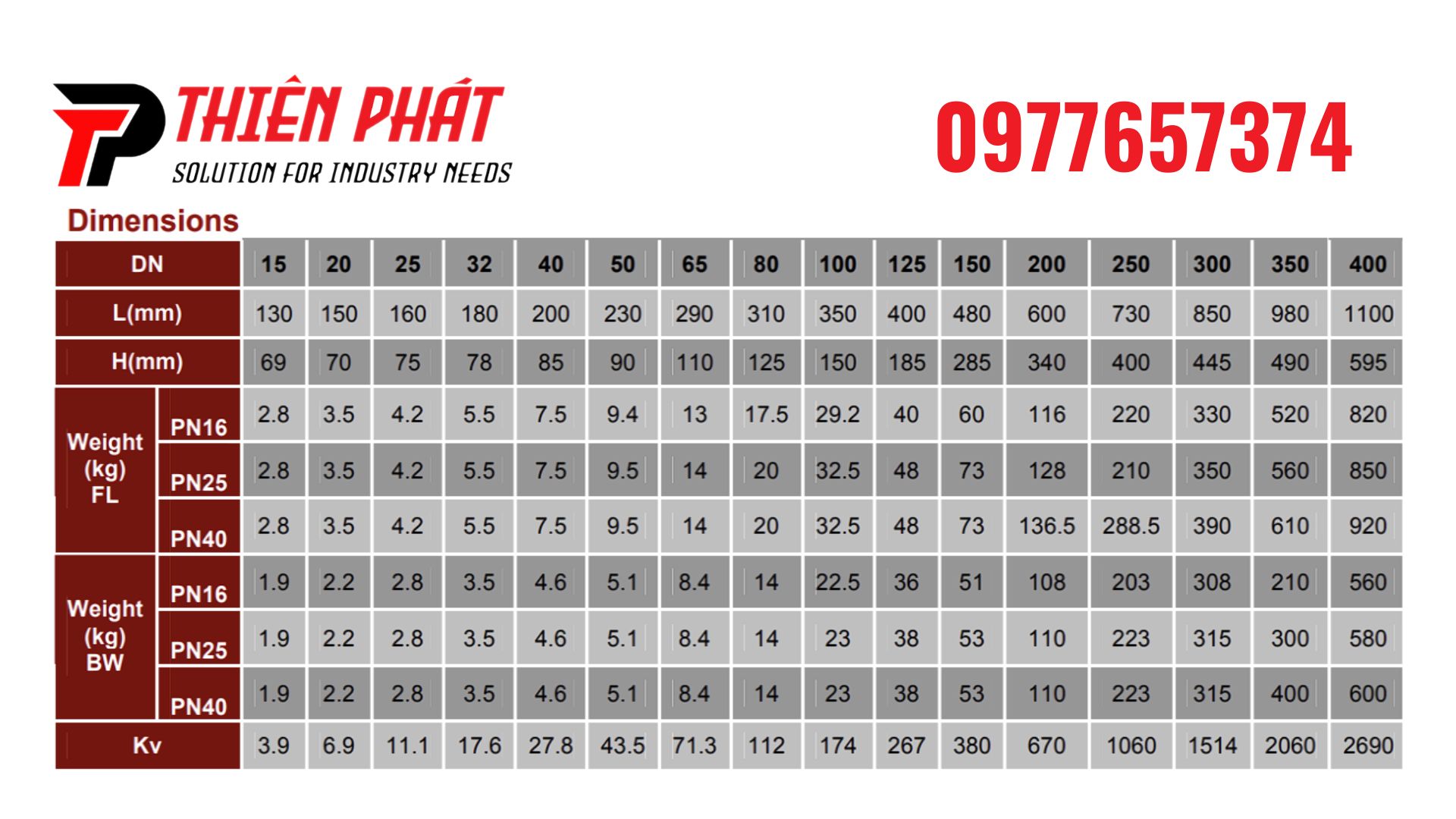

Van một chiều chữ ngã là loại van có cấu tạo dạng chữ ngã, hoạt động đóng mở tự động dựa vào áp lực của dòng chất giúp các dòng lưu chất lưu thông qua hệ thống theo một hướng nhất định. Van có cấu tạo tương tự van cầu chỉ khác phần bộ điều khiển, van cầu điều khiển tay quay, van một chiều chữ ngã điều khiển tự động. Van làm việc phù hợp trong nhiều môi trường như nước, khí, hơi nóng… và được ứng dụng rộng rãi trong các hệ thống xử lý, cấp thoát nước, hệ thống lò hơi, khí hơi nóng,…
Van 1 chiều chữ ngã được cung cấp bới Thiên Phát

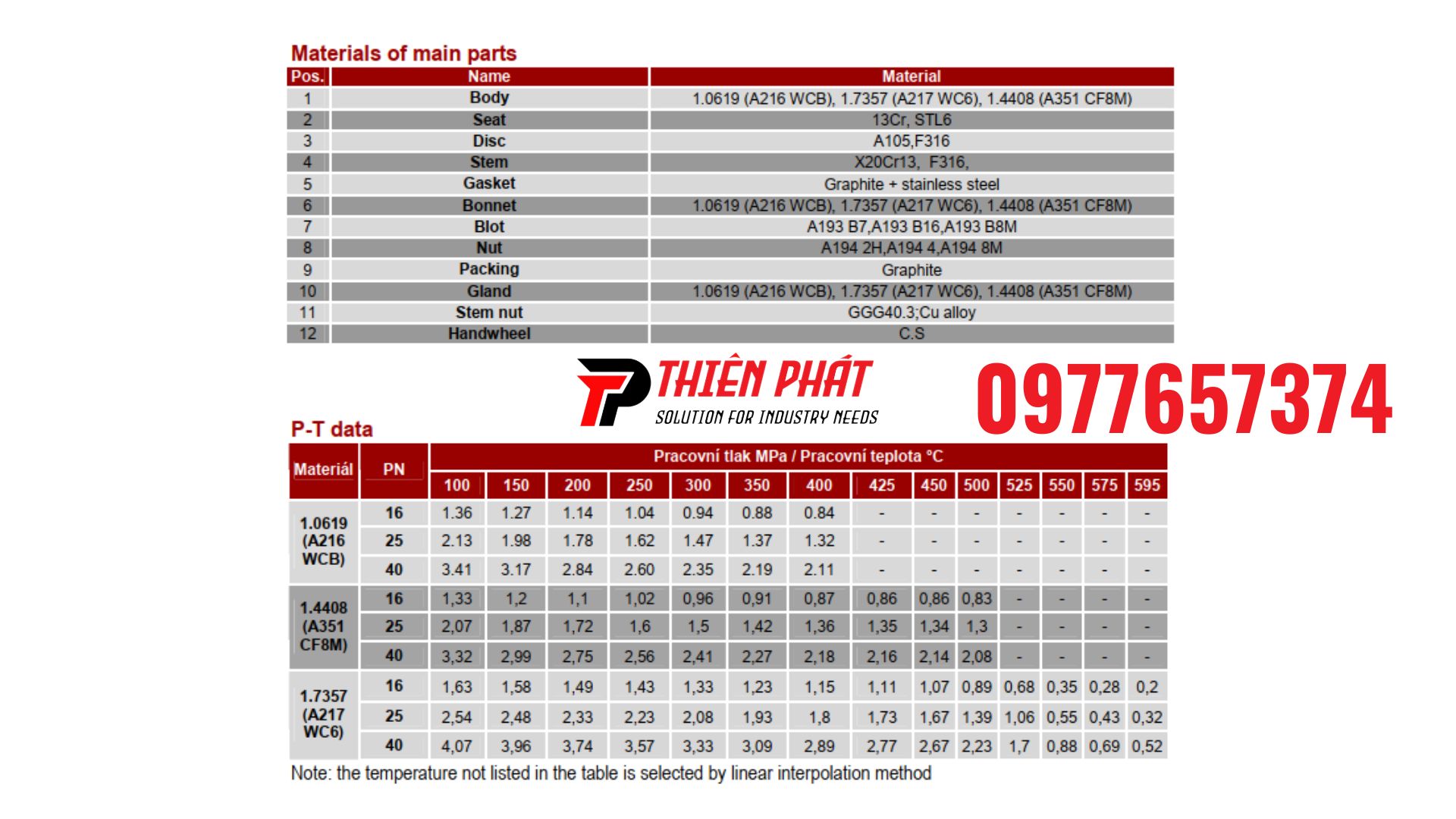

Thân van gồm có nắp van và thân van dưới được thiết kế dạng chữ ngã được làm bằng chất liệu gang, inox,… dùng để lắp đặt với các hệ thống đường ống theo kiểu lắp bích và là nơi giúp các lưu chất trực tiếp đi qua van.
Lò xo : thường được làm bằng inox là bộ truyền động giúp van đóng mở thông qua lực đàn hồi của lò xo(trạng thái ban đầu của lò xo, van đóng).
Đĩa van được làm bằng chất liệu inox tiếp xúc trực tiếp với các dòng lưu chất có nhiệm vụ cho hoặc chặn không cho các dòng chảy lưu chất đi qua(giống như một chái nắp đậy).
Các phụ kiện đi kèm như bulong, ốc van để cố định van với các hệ thống và cố định van với các bộ phận.
Van một chiều chữ ngã hoạt động theo nguyên lý đóng mở tự động lên xuống. Khi cho các dòng lưu chất đi vào trong van, lực của các chất sẽ tác động vào đĩa van, đẩy đĩa van đi lên làm nén lò xo lại, van mở các dòng chất đi qua van. Khi ngưng cấp van, lò xo dãn ra đĩa van trở lại vị trí ban đầu, lúc này van đóng.

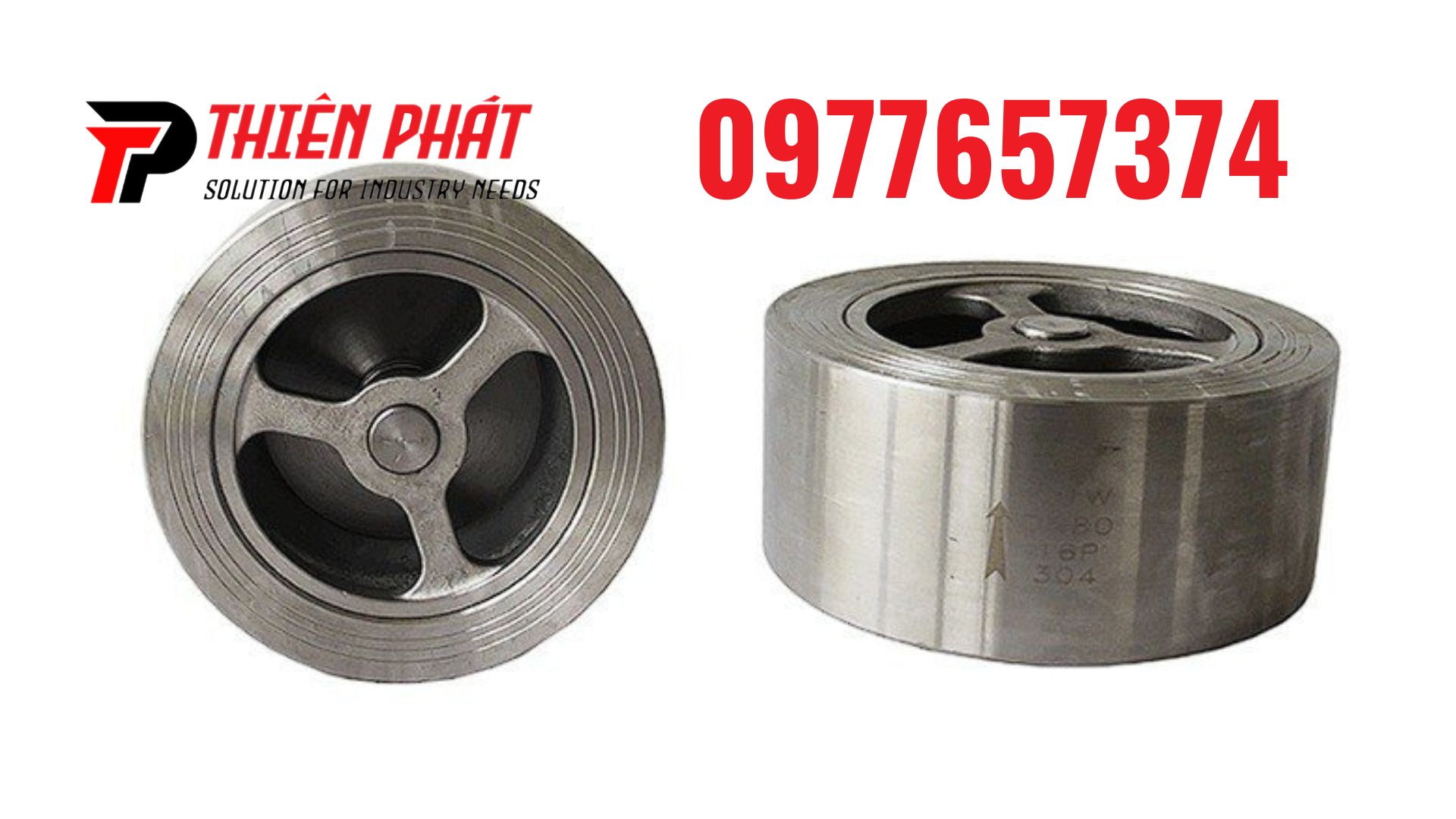

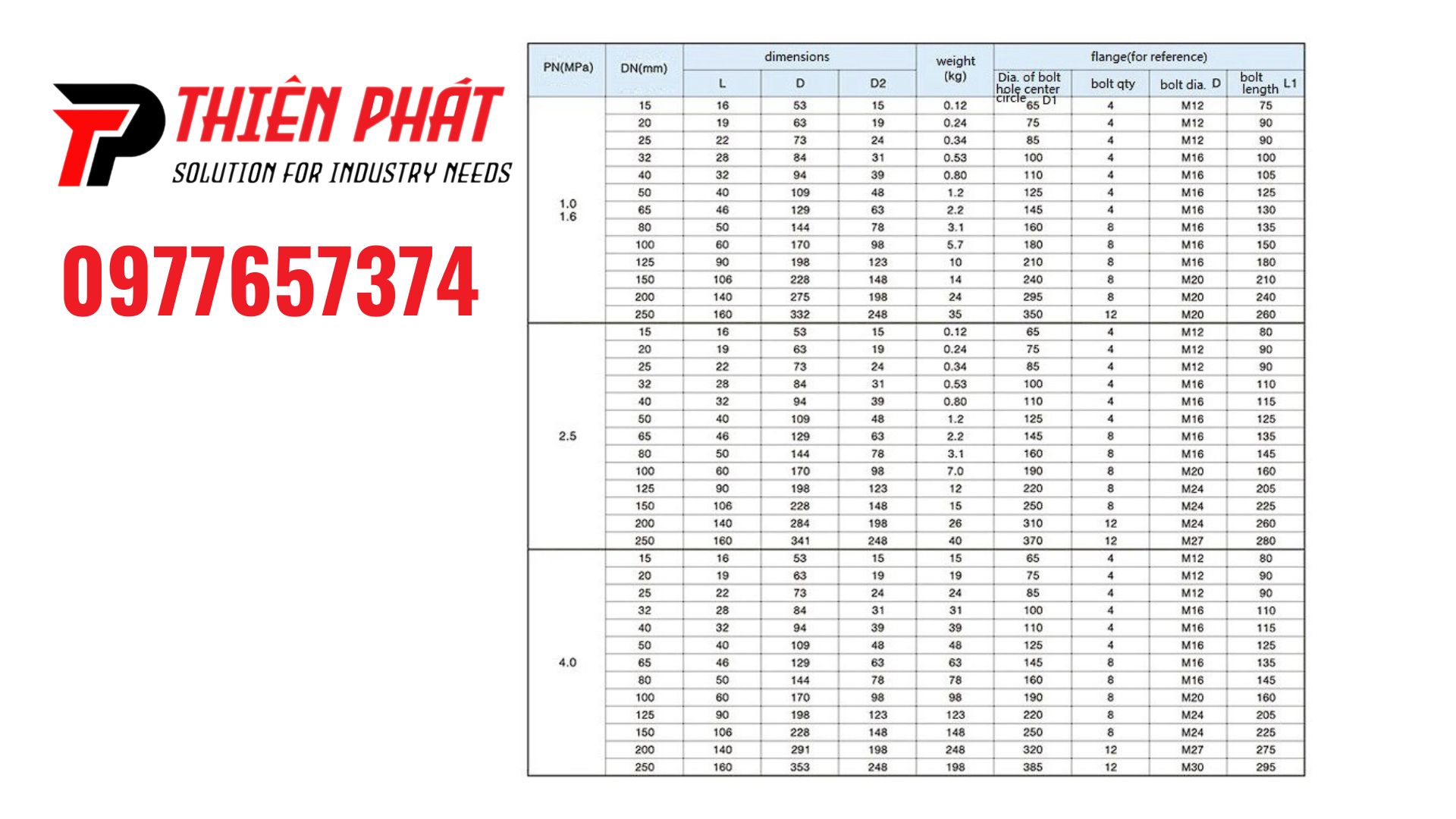

Van một chiều đĩa Wafer là một loại van kiểm tra được thiết kế nhằm kiểm soát dòng chất lỏng hoặc khí trong một hệ thống ống dẫn, và nói chung, nó có cấu trúc mỏng gọn và hiệu quả. Được gọi là "Wafer" do kiểu thiết kế mỏng và nhẹ của nó, loại van này thường có dạng đĩa hoặc cánh quay ngang ngang với luồng chất lưu.
Van 1 chiều Wafer được cung cấp bởi Thiên Phát
Van 1 chiều đĩa Wafer bao gồm các thành phần chính sau:
Đĩa (hoặc cánh) van: Đây là bộ phận quan trọng của van, thường được thiết kế dưới dạng một đĩa hoặc cánh quay. Khi áp suất của chất lỏng hoặc khí tăng, đĩa sẽ mở ra để cho phép dòng chất di chuyển qua.
Khung vỏ: Khung vỏ bao quanh đĩa van, bảo vệ và hỗ trợ cho việc hoạt động của van. Thường có hai nút đặt ở hai bên khung vỏ để kết nối van vào hệ thống ống dẫn.
Cơ cấu mở/đóng: Một số loại van 1 chiều đĩa Wafer có cơ cấu mở/đóng để kiểm soát việc di chuyển của đĩa van. Cơ cấu này có thể bao gồm cơ cấu bằng lò xo hoặc cơ cấu bằng tay.
Nguyên lý hoạt động của Van 1 chiều đĩa Wafer dựa vào nguyên tắc cơ học và áp suất của chất lỏng hoặc khí trong hệ thống ống dẫn. Khi áp suất từ một phía tăng lên và vượt qua ngưỡng nhất định, đĩa van sẽ bị đẩy mở ra. Khi đó, chất lỏng hoặc khí có thể di chuyển qua van theo hướng được phép.
Khi áp suất từ phía ngược lại xuất hiện, đĩa van sẽ được đẩy ngược lại vị trí đóng, ngăn chặn dòng chất lưu hoặc khí trở lại theo hướng ngược lại. Điều này giúp đảm bảo rằng luồng chất không thể di chuyển ngược lại trong hệ thống ống dẫn.
Cơ cấu mở/đóng, nếu có, có thể là lò xo hoặc cơ cấu bằng tay để kiểm soát việc di chuyển của đĩa van, đảm bảo rằng van chỉ mở khi áp suất thỏa mãn các điều kiện cần thiết.
Tóm lại, Van 1 chiều đĩa Wafer hoạt động dựa trên nguyên tắc cơ học và áp suất, với đĩa van mở khi áp suất tăng và đóng khi áp suất giảm, giúp kiểm soát hướng dòng chất lỏng hoặc khí trong hệ thống ống dẫn.

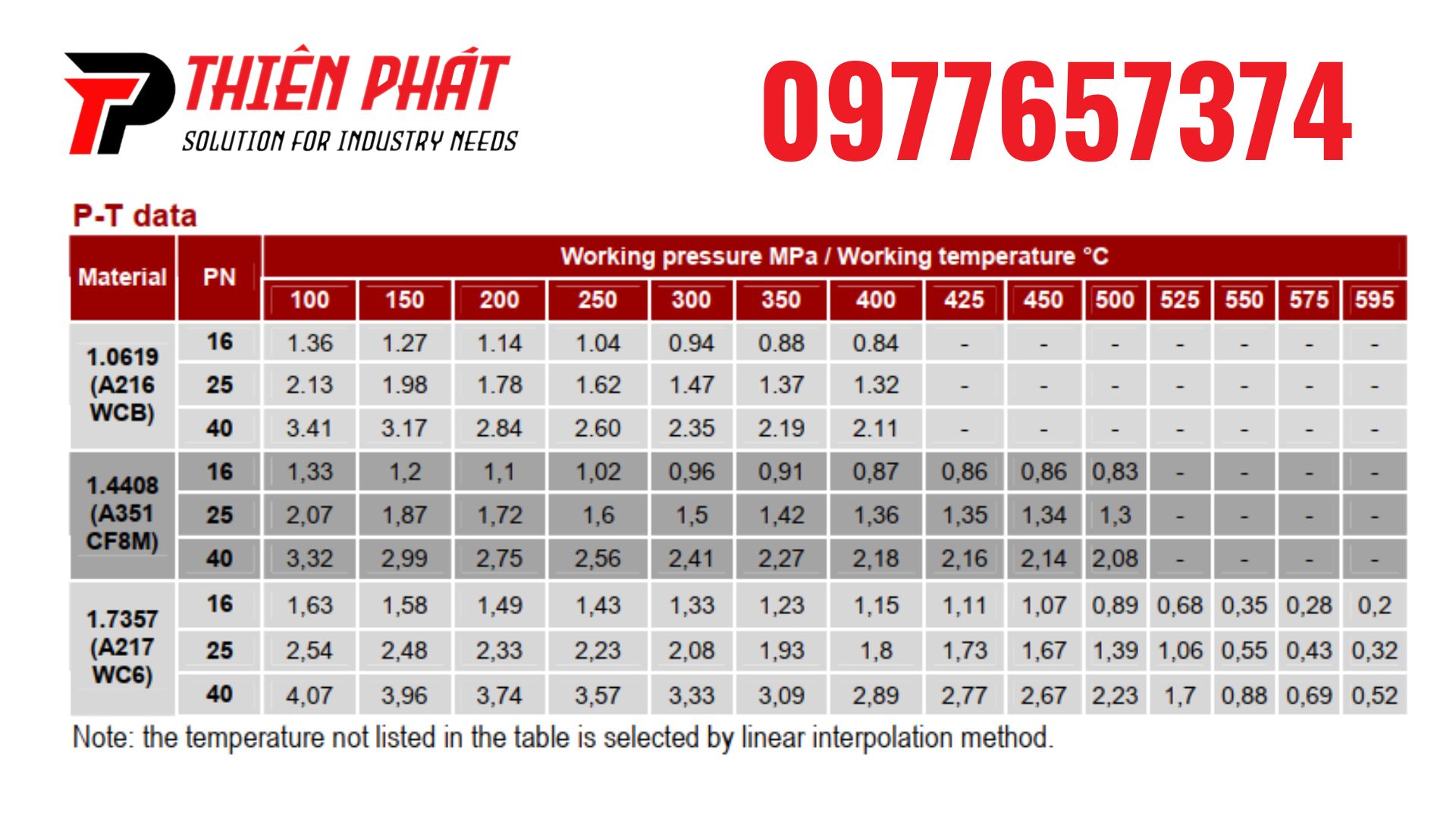

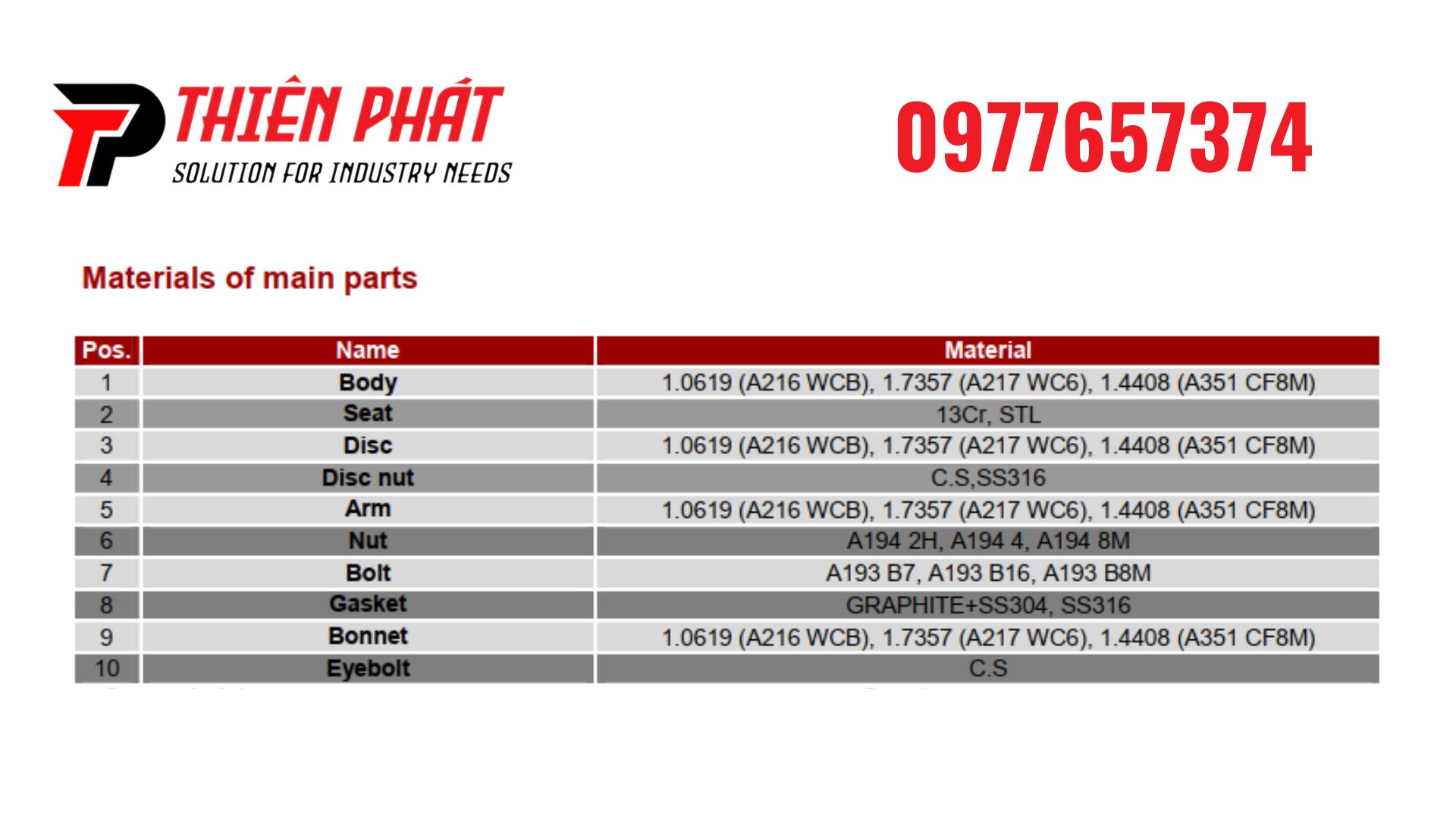

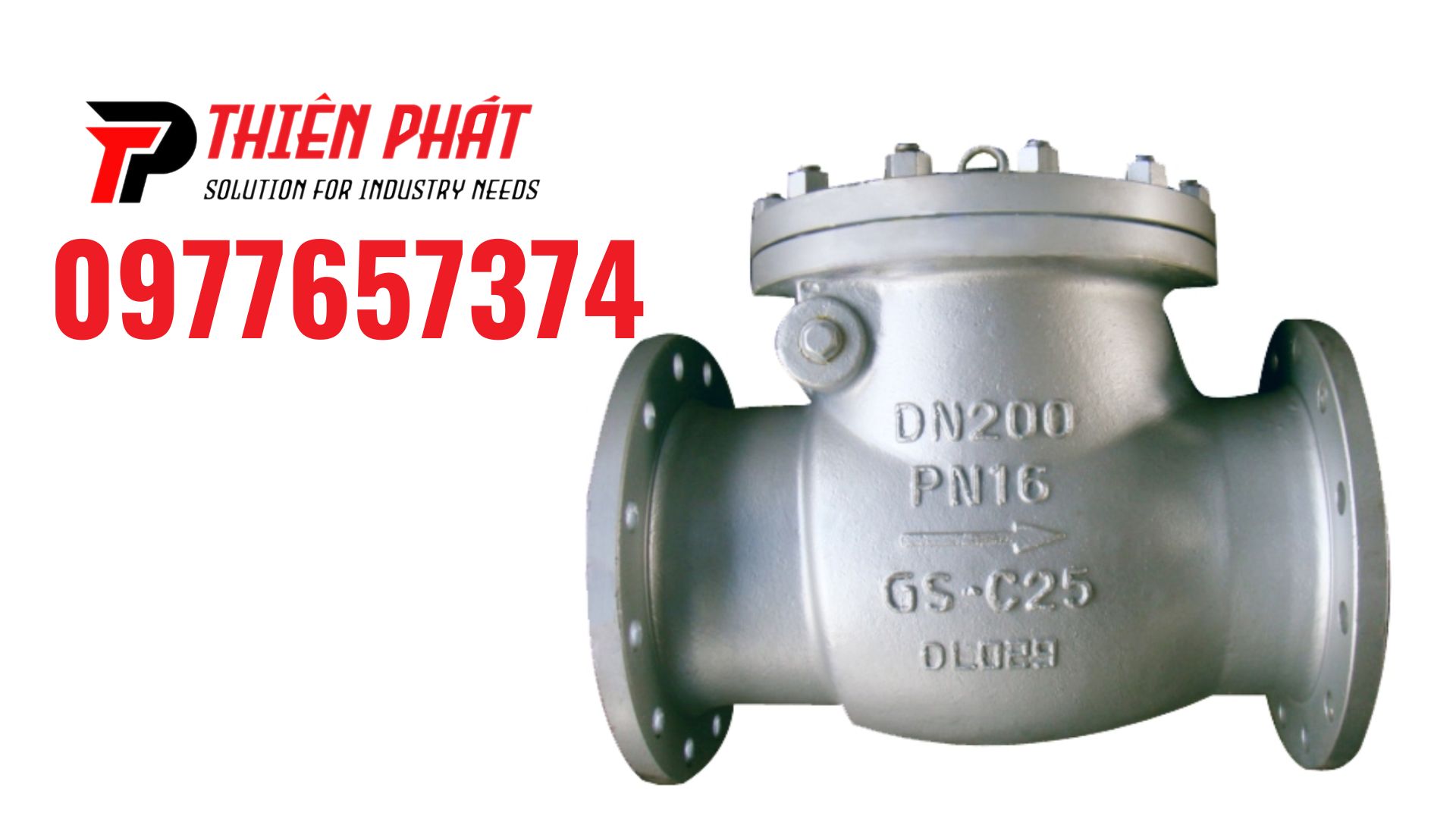

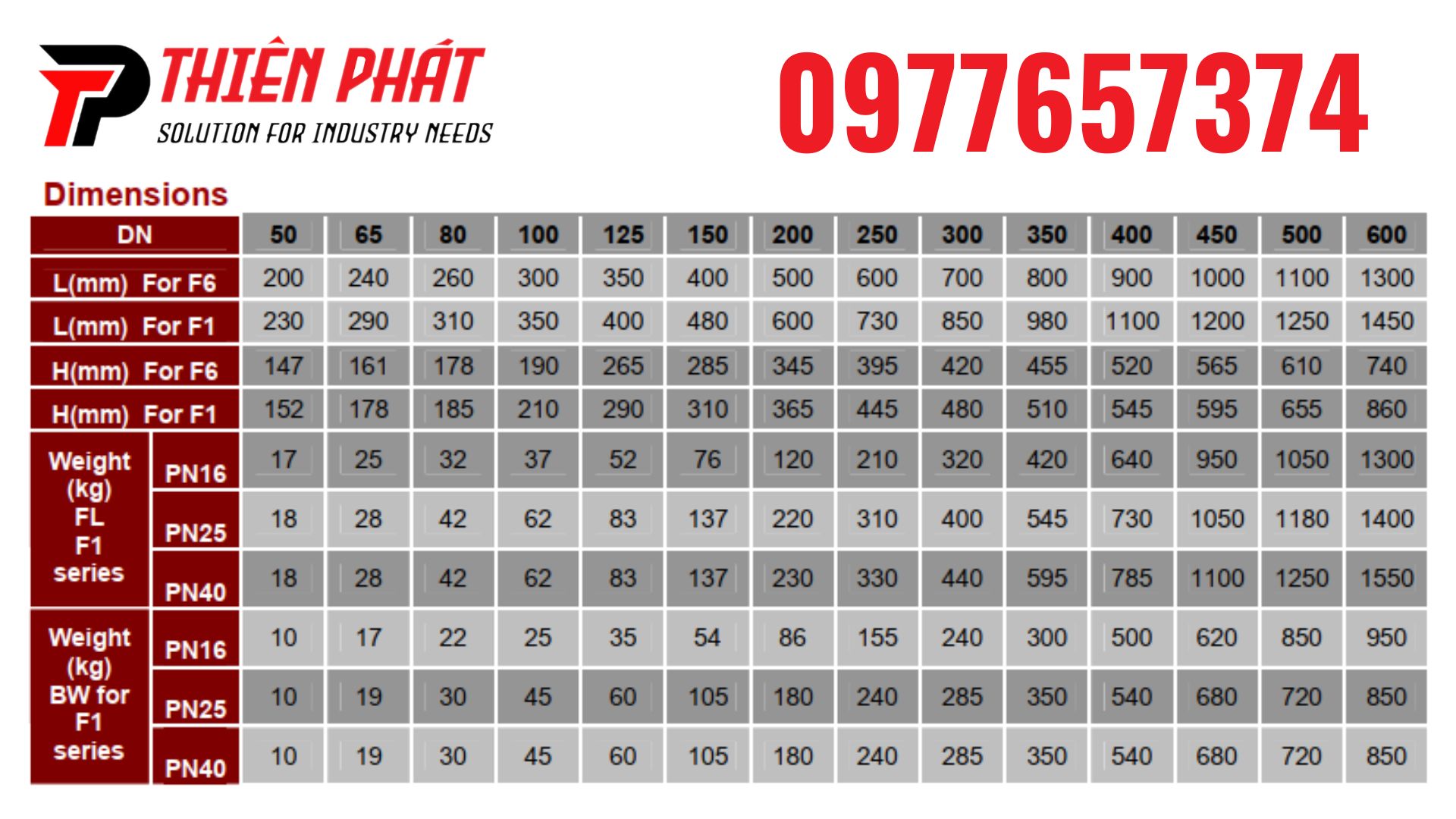

Van 1 chiều lá lật rất phong phú về mặt cấu tạo, được cấu tạo bởi 3 thành phần: thân van, nắp van, đĩa van.
Thân van: Được đúc từ gang, hai mặt được phủ bởi lớp sơn epoxy cao cấp, với độ dày ≥300 μm. Để kết nối được với đường ống hoặc các phụ kiện khác hai mặt bích được đúc liền trên thân van, hai mặt bích này có các tiêu chuẩn khác nhau … tùy thuộc vào yêu cầu của thị trường và nhà sản xuất
Nắp van: Phía trên thân van là nắp van, được gắn với thân van bởi mặt bích và các bu lông. Nắp van được mở ra trong quá trình bảo trì bảo dưỡng, tra dầu nhớt vào trục van, hoặc mở nắp để kiểm tra đĩa có hoạt động trơn tru không (trong tình huống van không hoạt động). Ngoài ra khi mở nắp van chúng ta còn có thể kiểm tra và vệ sinh bên trong van cho sạch sẽ.
Đĩa van: Dạng đĩa tròn được sản xuất từ gang cầu, phù hợp với cả môi trường nước sạch và nước thải. Đĩa van được gắn với trục qua một khớp nối bản lề, có thể quay quanh trục một góc 45°. Đĩa van sẽ mở ra khi có dòng chảy tác động lên nó từ phía đầu vào, khi áp suất đầu ra lớn hơn áp suất đầu vào đĩa.
Nguyên tắc hoạt động của Van 1 chiều lá lật dựa trên sự chuyển động của lá lật và áp suất của chất lỏng hoặc khí trong ống dẫn. Khi áp suất từ một phía tăng lên, lá lật sẽ mở ra do áp lực chất lỏng hoặc khí đẩy mạnh hơn áp lực từ phía ngược lại. Khi lá lật mở ra, chất lỏng hoặc khí có thể di chuyển qua van theo hướng cho phép.
Tuy nhiên, khi áp suất giảm hoặc ngừng, lá lật sẽ tự động đóng lại bởi tác động của trọng lực. Điều này ngăn chặn dòng chất lưu hoặc khí trở lại theo hướng ngược lại trong ống dẫn. Bản lề giúp lá lật có thể xoay một cách tự nhiên giữa các vị trí mở và đóng.
Van 1 chiều lá lật thường được sử dụng trong các ứng dụng yêu cầu kiểm soát dòng chất lưu một chiều, như trong hệ thống cấp nước, xử lý nước thải, và các hệ thống công nghiệp khác. Thế mạnh của loại van này nằm ở cấu trúc đơn giản, ít bị hỏng hóc, và khả năng hoạt động hiệu quả trong các môi trường áp suất thay đổi.
Khi chọn van 1 chiều (check valve), có một số tiêu chí quan trọng mà bạn cần xem xét để đảm bảo lựa chọn phù hợp với nhu cầu và ứng dụng cụ thể của bạn. Dưới đây là một số tiêu chí chính để cân nhắc:
Loại van 1 chiều: Có nhiều loại van 1 chiều khác nhau như van đĩa, van lá lật, van lò xo, và van bất thường. Hãy xem xét loại nào phù hợp với ứng dụng của bạn, dựa trên yêu cầu hoạt động và môi trường sử dụng.
Kích thước và dải áp suất: Chọn van có kích thước và dải áp suất phù hợp với hệ thống ống dẫn của bạn. Đảm bảo van có khả năng xử lý áp suất và lưu lượng chất lỏng hoặc khí trong ống dẫn.
Vật liệu chế tạo: Vật liệu là một yếu tố quan trọng để đảm bảo sự chống ăn mòn, chống ăn mòn hoá học và độ bền trong môi trường hoạt động. Vật liệu thường được sử dụng bao gồm thép không gỉ, gang, đồng, và nhựa.
Nhiệt độ làm việc: Xác định nhiệt độ tối đa và tối thiểu mà van sẽ phải hoạt động trong. Điều này đảm bảo van có khả năng chịu nhiệt độ môi trường mà nó sẽ gắn vào.
Cơ cấu hoạt động: Van có thể được hoạt động bằng lực lò xo, trọng lực, hay sự chênh lệch áp suất. Chọn cơ cấu hoạt động phù hợp với yêu cầu và tính chất của ứng dụng.
Hiệu suất kín nước: Kiểm tra khả năng kín nước của van để đảm bảo ngăn chặn rò rỉ hoặc tràn ngược của chất lỏng.
Lưu lượng và áp suất mất mát: Xác định mức độ mất mát áp suất và lưu lượng chất lỏng khi dòng chảy qua van. Điều này ảnh hưởng đến hiệu suất toàn bộ hệ thống.
Ứng dụng và môi trường: Đặc điểm của ứng dụng và môi trường sẽ ảnh hưởng đến loại và vật liệu của van cần chọn. Ví dụ: hệ thống cấp nước, xử lý nước thải, hệ thống công nghiệp, hay dùng trong ngành dầu khí.
Chi phí và thương hiệu: Xem xét ngân sách của bạn và lựa chọn van từ các thương hiệu uy tín có độ tin cậy cao. Đôi khi việc đầu tư vào một van chất lượng có thể giúp tránh các vấn đề sau này và giảm thiểu chi phí bảo trì.
Tiêu chuẩn và chứng nhận: Kiểm tra xem van có tuân thủ các tiêu chuẩn và chứng nhận cần thiết, như ANSI, API, ISO, để đảm bảo độ tin cậy và hiệu suất.
Tổng cộng, việc lựa chọn van 1 chiều phải dựa trên sự cân nhắc kỹ lưỡng về yêu cầu cụ thể của bạn và điều kiện môi trường mà nó sẽ được sử dụng.
Kiểm soát dòng chất một chiều: Chức năng chính của van 1 chiều là ngăn chặn dòng chất lỏng hoặc khí trôi ngược lại trong hệ thống ống dẫn. Điều này đảm bảo sự kiểm soát dòng chất theo hướng mong muốn.
Độ tin cậy cao: Với cấu tạo đơn giản và ít bộ phận chuyển động, van 1 chiều thường có khả năng hoạt động đáng tin cậy và ít bị hỏng hóc.
Dễ lắp đặt: Van 1 chiều thường có kích thước nhỏ gọn, dễ dàng để lắp đặt vào các hệ thống ống dẫn.
Hiệu quả chi phí: Với cấu trúc đơn giản, van 1 chiều thường có giá thành thấp hơn so với một số loại van kiểm tra phức tạp hơn.
Khả năng làm việc trong môi trường áp suất thấp: Van 1 chiều thường làm việc hiệu quả trong các ứng dụng có áp suất thấp, mà không cần cơ cấu phức tạp để hoạt động.
Nhược điểm của Van 1 chiều:
Mất mát áp suất: Một số loại van 1 chiều có thể gây mất mát áp suất khi dòng chất đi qua. Điều này có thể ảnh hưởng đến hiệu suất tổng thể của hệ thống.
Hạn chế lưu lượng: Một số loại van 1 chiều có thể hạn chế lưu lượng chất lỏng hoặc khí đi qua hệ thống do thiết kế của chúng.
Không phù hợp cho các ứng dụng yêu cầu kiểm soát mật độ dòng chất: Trong các trường hợp cần kiểm soát mật độ dòng chất lỏng hoặc khí, van 1 chiều có thể không phải là lựa chọn tốt.
Mất áp suất để mở: Trong một số tình huống, van 1 chiều cần áp suất đủ lớn để mở, điều này có thể gây tốn kém về năng lượng.
Khả năng bị kẹt: Trong trường hợp có tạp chất hoặc cặn bám, lá lật hoặc cơ cấu của van 1 chiều có thể bị kẹt, gây ngưng trệ hoạt động.
Yêu cầu hướng dòng chất rõ ràng: Van 1 chiều chỉ hoạt động tốt khi có sự chênh lệch áp suất giữa hai phía và dòng chất di chuyển một chiều.
5/Những điều cần chú ý khi lắp đặt và sử dụng van 1 chiều:
Lắp đặt và sử dụng van 1 chiều đúng cách là quan trọng để đảm bảo hoạt động hiệu quả và bền bỉ của hệ thống. Dưới đây là những điều cần chú ý khi thực hiện quá trình lắp đặt và sử dụng:
Hướng dòng chảy: Kiểm tra kí hiệu mũi tên trên thân van để xác định hướng dòng chảy. Lắp đặt van theo đúng hướng này để đảm bảo hoạt động chính xác.
Lắp đặt chính xác: Dựa vào kích thước, hình dáng của đường ống và thiết kế van, lựa chọn cách lắp đặt ren hoặc bích phù hợp. Đảm bảo rằng van được lắp đúng cách và kín đáo.
Khoảng cách: Để thuận tiện cho việc bảo trì và sửa chữa sau này, hãy đảm bảo có khoảng cách vừa phải từ đầu van đến cuối van. Điều này giúp tiếp cận và thay thế van một cách dễ dàng.
Tăng cường kín nước: Để ngăn chặn tình trạng rò rỉ, bạn có thể sử dụng lớp gioăng làm kín, cao su hoặc băng keo để tăng cường tính kín nước của van khi lắp đặt.
Kích thước và bích: Kích thước của van cần phải đồng nhất với kích thước của mặt bích trong hệ thống ống dẫn để đảm bảo việc lắp đặt chính xác và kín đáo.
Hướng lắp đặt: Tùy thuộc vào loại van, cân nhắc kỹ lưỡng về việc lắp đặt nằm ngang hay nằm dọc để thuận tiện cho hoạt động và bảo trì sau này.
Chọn vật liệu chính xác: Đảm bảo vật liệu của van phù hợp với điều kiện môi trường và chất lưu trong hệ thống để tránh ăn mòn và hỏng hóc.
Kiểm tra trước khi vận hành: Trước khi đưa vào vận hành, kiểm tra kỹ lưỡng van để đảm bảo không có tạp chất, cặn bám hoặc hỏng hóc nào ảnh hưởng đến hoạt động của nó.
Bảo trì định kỳ: Thực hiện bảo trì định kỳ cho van, kiểm tra tính kín nước, làm sạch và bôi trơn cần thiết để đảm bảo hoạt động hiệu quả trong thời gian dài.
Lưu ý các điều trên giúp đảm bảo rằng van 1 chiều hoạt động một cách hiệu quả, bền bỉ và an toàn trong hệ thống ống dẫn của bạn.
Bài viết trên, Thiên Phát đã tập trung trình bày về van 1 chiều (Check Valve), một thành phần quan trọng trong hệ thống ống dẫn và ứng dụng công nghiệp. Chúng ta đã tìm hiểu về cấu tạo và nguyên lý hoạt động của loại van này, cùng với ưu điểm và nhược điểm của nó.
Với sự đa dạng về hình dáng, vật liệu và kích thước, việc lựa chọn loại van 1 chiều phù hợp trở nên quan trọng để đảm bảo hoạt động hiệu quả và ổn định của hệ thống. Quy trình lắp đặt và sử dụng cũng đòi hỏi sự chú ý và cân nhắc, từ việc xác định hướng dòng chảy, lựa chọn phương thức lắp đặt phù hợp, tạo khoảng cách thuận tiện cho bảo trì, đến việc tăng cường tính kín nước và đảm bảo vật liệu phù hợp.
Không chỉ có vai trò kiểm soát dòng chất một chiều, van 1 chiều còn góp phần quan trọng trong việc duy trì an toàn và hiệu suất của các hệ thống công nghiệp và đời sống hàng ngày. Việc tìm hiểu sâu hơn về cách van hoạt động và cách lựa chọn sẽ giúp bạn tối ưu hóa việc áp dụng chúng trong các ứng dụng khác nhau.
