Van một chiều chữ ngã VCEN65

• Van một chiều chữ ngã là van gì?

Van một chiều chữ ngã là loại van có cấu tạo dạng chữ ngã, hoạt động đóng mở tự động dựa vào áp lực của dòng chất giúp các dòng lưu chất lưu thông qua hệ thống theo một hướng nhât định. Van có cấu tạo tương tự van cầu chỉ khác phần bộ điều khiển, van cầu điều khiển tay quay, van một chiều chữ ngã điều khiển tự động. Van làm việc phù hợp trong nhiều môi trường như nước, khí, hơi nóng… và được ứng dụng rộng rãi trong các hệ thống xử lý, cấp thoát nước, hệ thống lò hơi, khí hơi nóng,…

• Cấu tạo và nguyên lý làm việc van một chiều chữ ngã

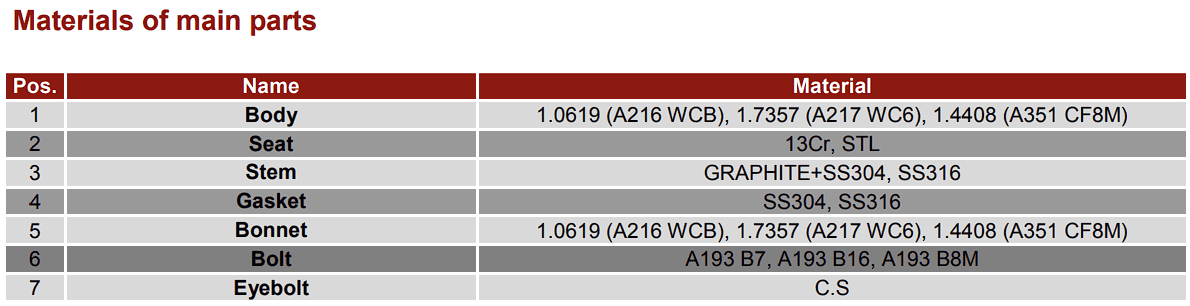

*Cấu tạo van một chiều chữ ngã

Thân van gồm có nắp van và thân van dưới được thiết kế dạng chữ ngã được làm bằng chất liệu gang, inox,… dùng để lắp đặt với các hệ thống đường ống theo kiểu lắp bích và là nơi giúp các lưu chất trực tiếp đi qua van.

Lò xo : thường được làm bằng inox là bộ truyền động giúp van đóng mở thông qua lực đàn hồi của lò xo(trạng thái ban đầu của lò xo, van đóng).

Đĩa van được làm bằng chất liệu inox tieps xúc trực tiếp với các dòng lưu chất có nhiệm vụ cho hoặc chặn không cho các dòng chảy lưu chất đi qua(giống như một chái nắp đậy).

Các phụ kiện đi kèm như bulong, ốc van để cố định van với các hệ thống và cố định van với các bộ phận.

*Nguyên lý làm việc van một chiều chữ ngã

Van một chiều chữ ngã hoạt động theo nguyên lý đóng mở tự động lên xuống. Khi cho các dòng lưu chất đi vào trong van, lực của các chất sẽ tác động vào đĩa van, đẩy đĩa van đi lên làm nén lò xo lại, van mở các dòng chất đi qua van. Khi ngưng cấp van, lò xo dãn ra đĩa van trở lại vị trí ban đầu, lúc này van đóng.
