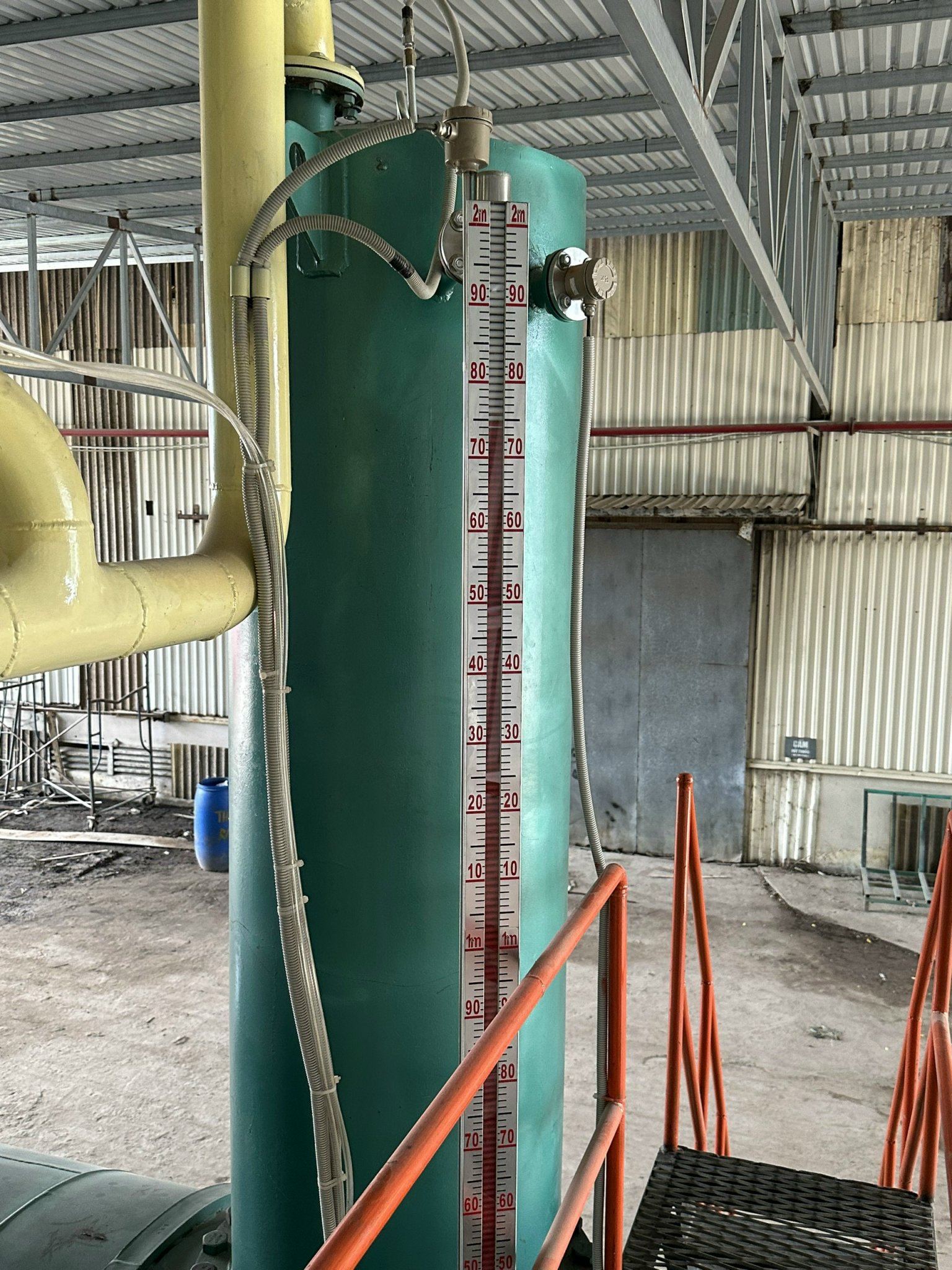

Thước đo mức dầu dạng từ tính

Thước đo mức dầu (còn gọi là kính thủy đo mức) có tên tiếng anh là level indicators (hay Level Gauge) là một thiết bị được sử dụng để hiển thị trực tiếp mức chất lỏng của đường ống, bình, bồn, …

Thước đo mức có cấu tạo bao gồm 03 phần chính:

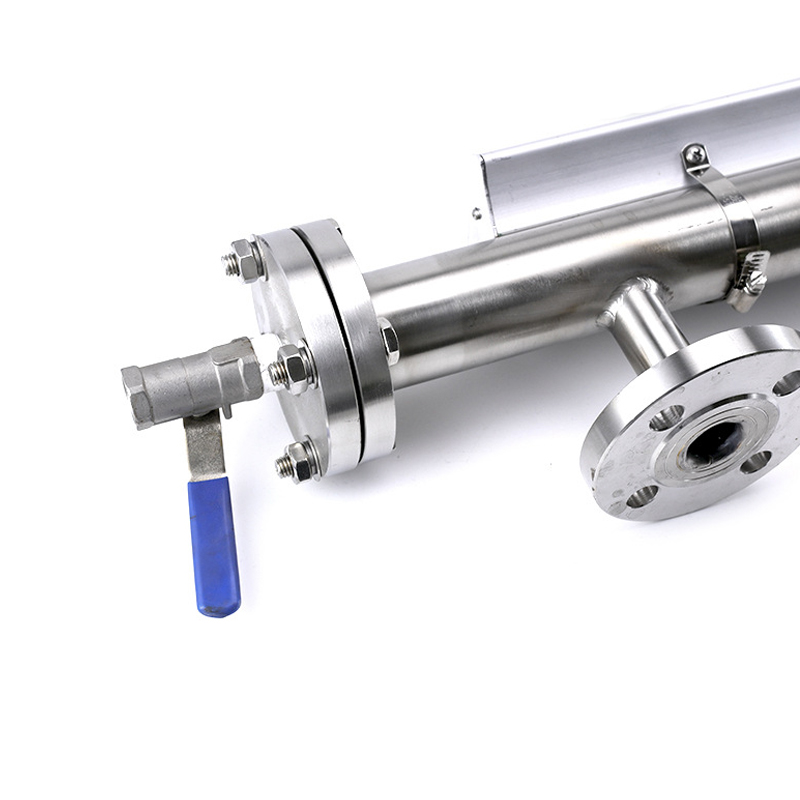

• Phần kết nối với đường ống, bình, bồn: thường là kết nối dạng mặt bích (Flange)
• Phần thân đo mức: Thường là dạng khối tròn hoặc vuông (còn gọi là buồng – chamber), làm bằng kim loại hoặc nhựa, chứa chất lỏng của đường ống. bình, bồn, …
• Phần thước đo mức: Được cố định trên thân đo, làm bằng kính (glass) hoặc nhựa (plastic) bảo vệ bằng kim loại xung quanh, có cấu tạo như một thước đo, dùng để hiển thị mực chất lỏng trong đường ống, bình, bồn, …

THƯỚC ĐO MỨC DẦU DẠNG TỪ TÍNH LÀ GÌ?

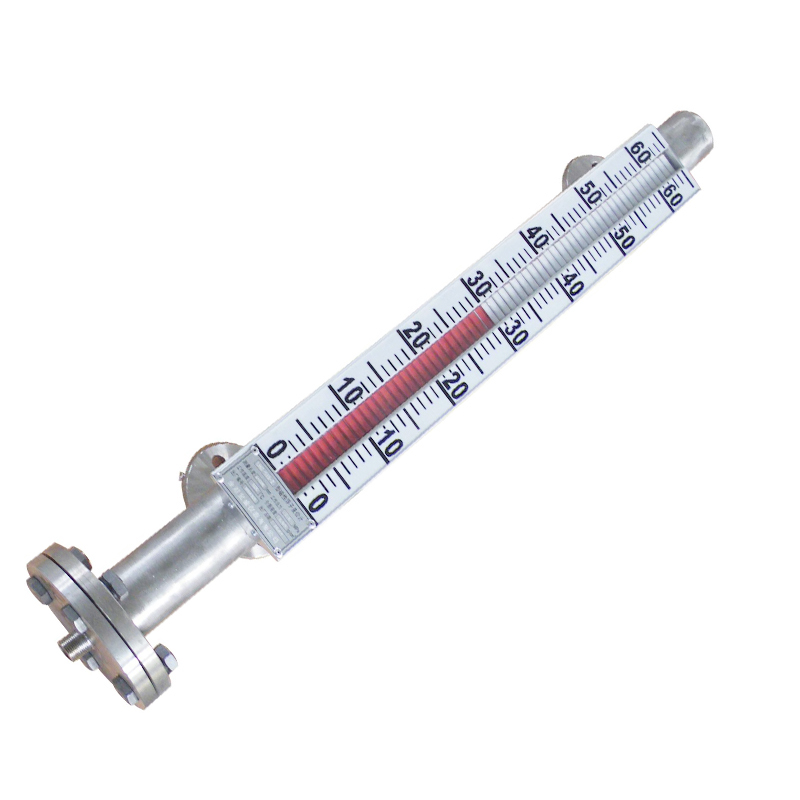

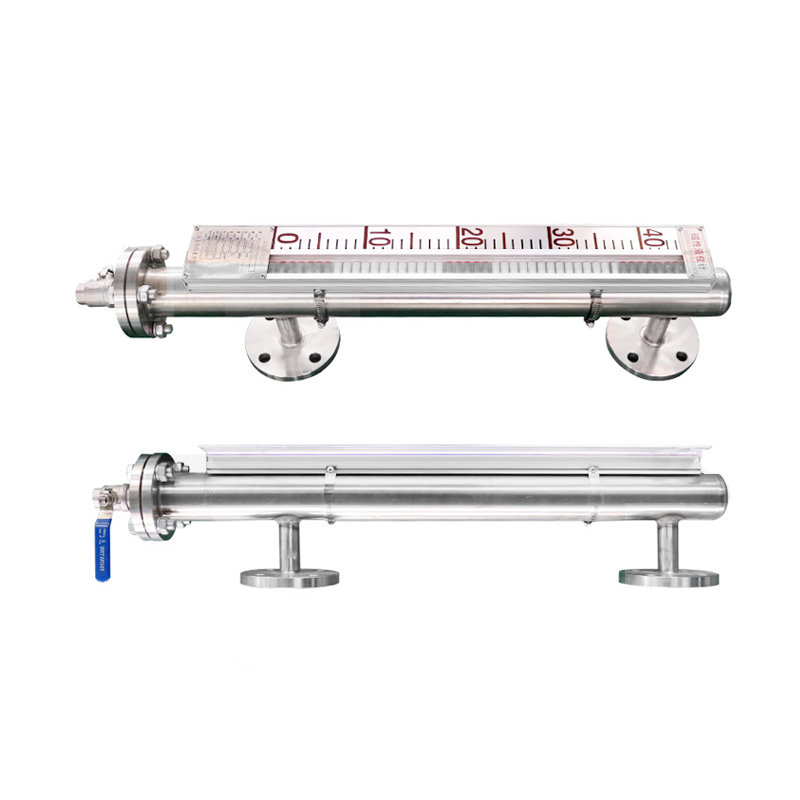

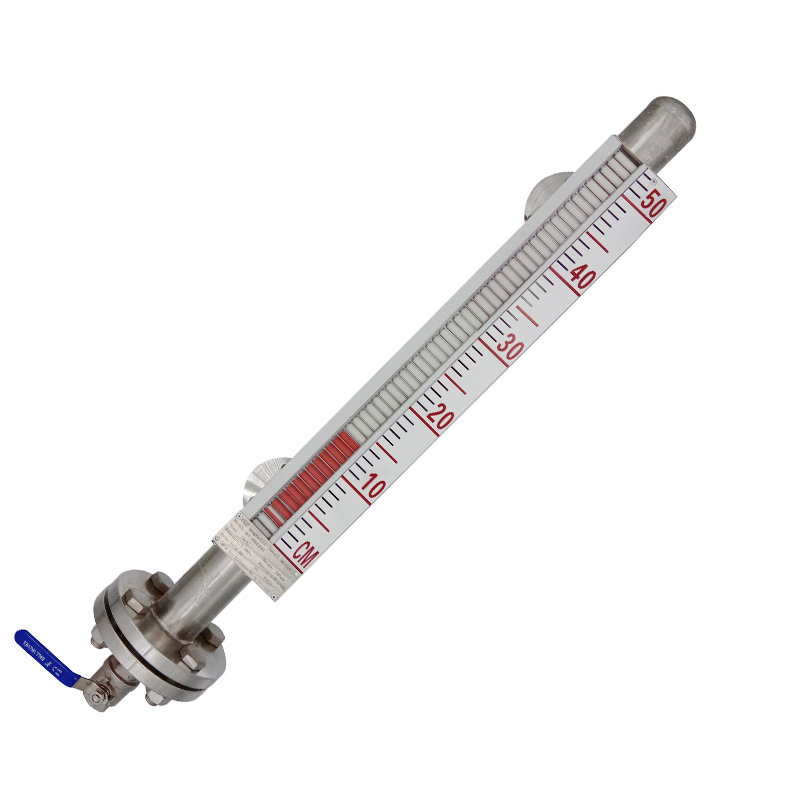

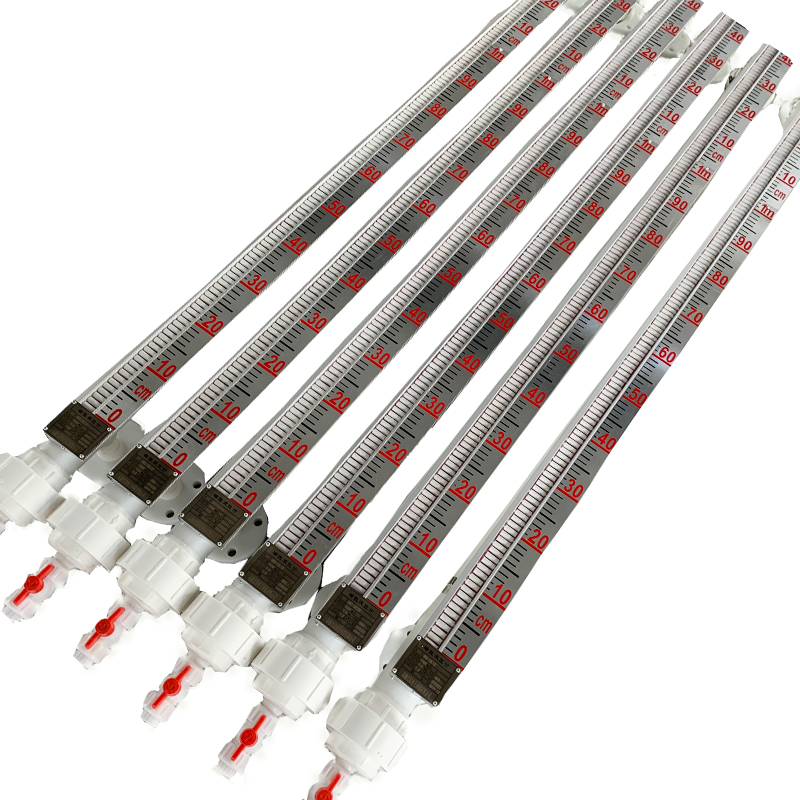

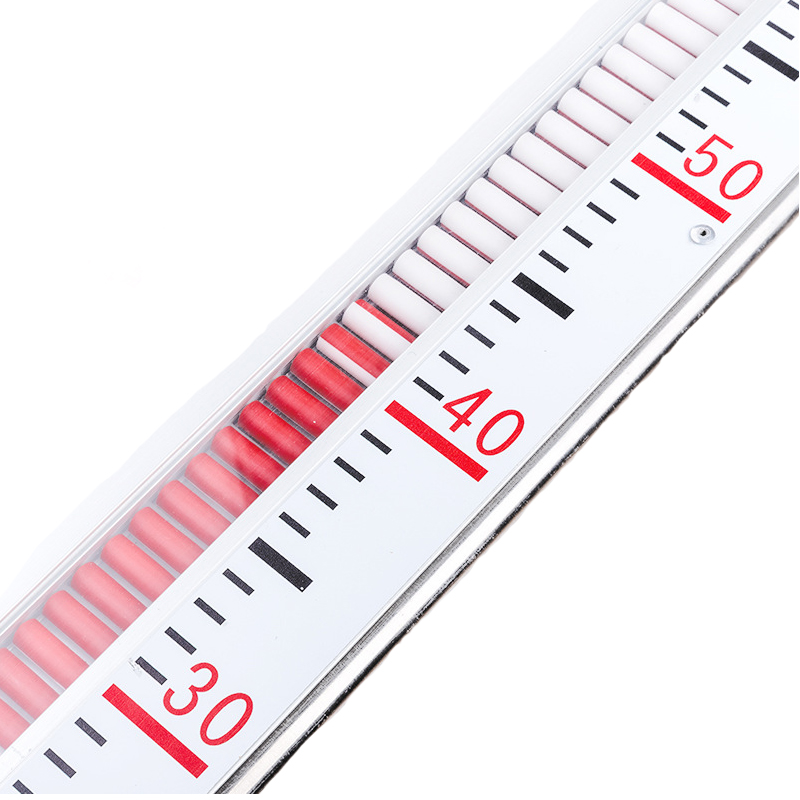

Thước đo mức dầu dạng từ tính (Magnetic level indicator) có cấu tạo gồm 01 phao (float) có cụm nam châm bên trong, nằm trong buồng chất lỏng (chamber), chuyển động lên xuống theo mực chất lỏng. Bên trong thước hiển thị chứa dãy cờ từ tính (có thể là kim loại) hoặc con thoi từ hóa. Dãy cờ từ tính này thường gồm 02 màu (thường là màu trắng với màu đỏ hoặc màu trắng với màu vàng, …), được liên kết từ tính với phao bên trong buồng. Khi mực chất lỏng thay đổi (phao di chuyển), làm dãy cờ trong thước hiển thị di chuyển thông qua liên kết từ tính. Kết quả cờ hiển thị trên thước đo chính là mực chất lỏng cần đo.

Cấu tạo thước đo mức dạng từ tính (Magnetic level indicator)

Thước đo mức dầu từ tính hoạt động dựa trên một số nguyên tắc vật lý cơ bản:

+ Nguyên tắc chất lỏng trong các bình thông nhau luôn ở cùng một mức;

+ Định lý Archimedes, theo đó một vật thể được ngâm trong chất lỏng nhận được độ nổi bằng trọng lượng của chất lỏng bị dịch chuyển;

+ Nguyên lý lực hút giữa hai cực Bắc và Nam của hai nam châm vĩnh cửu và lực đẩy khi hai cực giống nhau.

ĐẶC ĐIỂM CỦA THƯỚC ĐO MỨC DẦU DẠNG TỪ TÍNH

• Do nguyên lý làm việc của thước đo mức dầu dạng từ tính dựa vào sự tương tác giữa các nam châm, nên các dụng cụ đo mức này không cần nguồn điện, cũng hầu như không cần bảo trì.
• Các cờ màu rất dễ nhìn, thậm chí từ xa, và được ghép với một tỷ lệ để đọc chính xác. Đối với bất kỳ thiết bị đo mức nào, kích thước và vật liệu của phao được chọn theo phương tiện, nhiệt độ, áp suất và mật độ của môi trường quá trình.
• Thiết kế đơn giản, mạnh mẽ và chắc chắn, tuổi thọ lâu dài.
• Buồng chứa và phao từ thép không gỉ 304, 316L, PTFE; Titan hoặc vật liệu đặc biệt.
• Chức năng của màn hình từ tính được đảm bảo ngay cả trong trường hợp mất điện.
• Bằng cách sử dụng nhiều loại vật liệu chống ăn mòn, áp dụng cho hầu hết các ứng dụng công nghiệp.
• Đo lường liên tục các mức, không phụ thuộc vào những thay đổi vật lý và hóa học của môi trường như: Tạo bọt, độ dẫn điện, hằng số điện môi, hơi, hình thành bong bóng, hiệu ứng sôi.
• Sử dụng cho lưu chất ăn mòn hóa học, lưu chất gây ô nhiễm môi trường, lưu chất dễ cháy nổ;

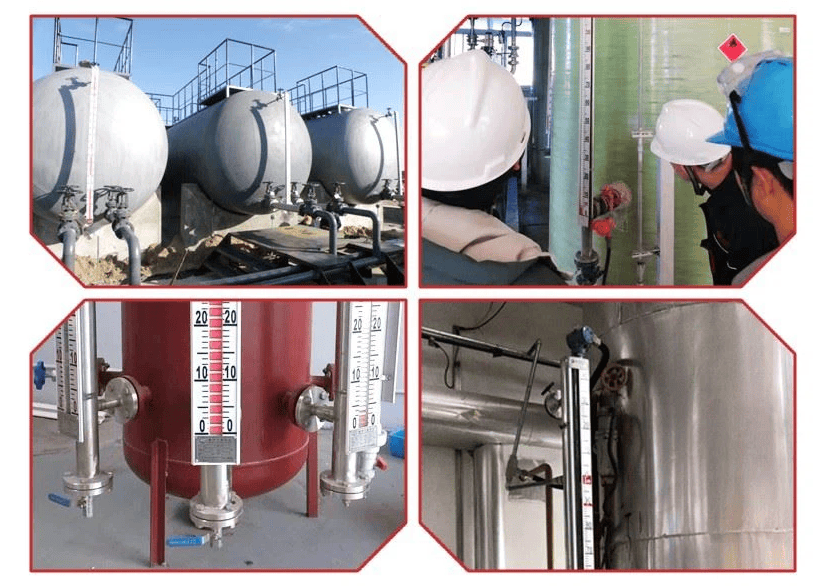

• Công nghiệp hóa chất, hóa dầu, khai thác dầu và khí đốt tự nhiên (trong và ngoài khơi), đóng tàu, chế tạo máy, thiết bị phát điện, nhà máy điện;
• Xử lý nước và xử lý nước uống, công nghiệp thực phẩm, ngành công nghiệp dược phẩm.

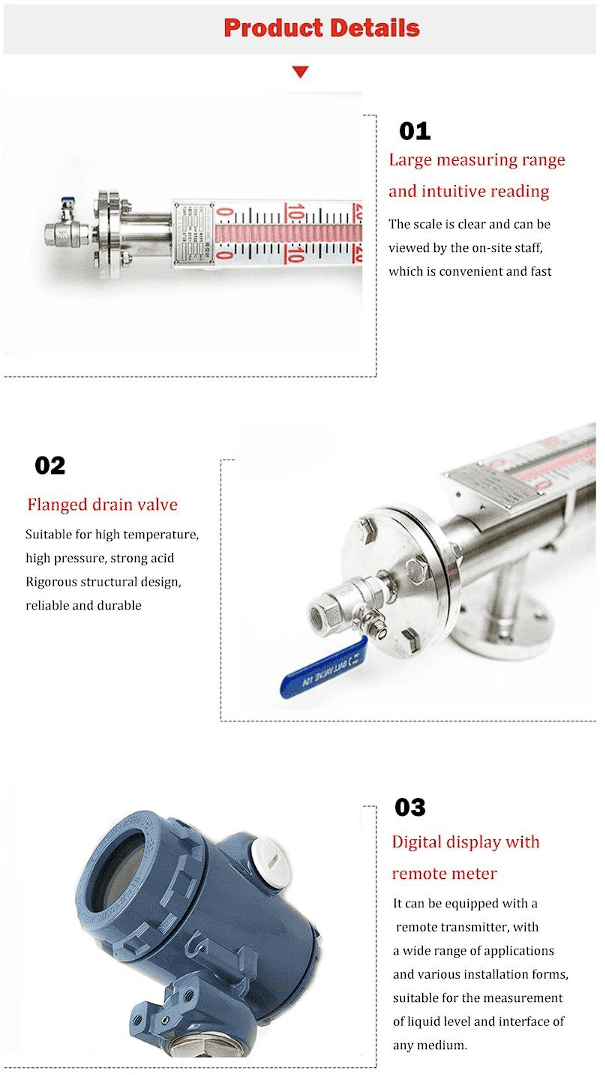

• Đặc biệt còn có thể sử dụng thêm option transmitter (4-20mA) để có thể truyền tín hiệu về phòng điều khiển, hoặc đáp ứng các yêu cầu về phòng nổ.

Thước đo mức dầu dạng từ tính tích hợp 4-20 mA là dụng cụ đo mức cơ học xuất tín hiệu bằng cách gắn bộ phát tín hiệu 4-20 mA. Khi phao từ di chuyển lên xuống với thước đo mức, mức thước đo sẽ thể hiện ở vị trí tương ứng bị ảnh hưởng bởi từ trường trong phao, đồng thời làm giá trị điện trở thay đổi và tín hiệu điện trở thay đổi được chuyển đổi thành tín hiệu chuẩn 4-20mADC thông qua mô-đun chuyển đổi và được truyền đến thiết bị thứ cấp, PLC, DCS, để nhận ra mục đích hiển thị, điều khiển, điều chỉnh và cảnh báo mức chất lỏng.

Để thước đo mức dầu dạng từ tính tích hợp 4-20 mA được sử dụng tốt hơn, cần lắp đặt và sử dụng đúng cách:

1. Để đảm bảo hoạt động bình thường của thước đo mức dầu dạng từ tính, khu vực xung quanh không được ở gần các chất từ tính và máy đo không được cố định bằng dây sắt.

2. Nên lắp đặt một van giữa thiết bị đo mức chất lỏng từ tính và các bồn chứa để cắt giảm hao hụt vật liệu trong quá trình vệ sinh và bảo trì.

3. Đối với thước đo mức dạng từ tính304 lót chống ăn mòn PTFE, do phao và mặt bích sử dụng cấu trúc bịt kín đặc biệt nên cần có các công cụ đặc biệt để lắp ráp. Để đảm bảo độ an toàn và tính năng của sản phẩm, không được tự ý tháo rời sau khi rời khỏi nhà máy.

4. Sau khi cài đặt, nó cần được hiệu chỉnh bằng nam châm từ tính để làm cho thước đo mức dạng từ tính hiển thị màu trắng  phía trên vị trí 0.

5. Khi đưa vào vận hành, trước tiên hãy mở van ống trên của thước đo mức dạng từ tính chống ăn mòn, sau đó mở từ từ van ống dưới để môi trường chất lỏng chảy vào trơn tru, tránh môi trường chất lỏng tăng nhanh với phao và khiến cờ hiển thị quay. Hỏng hoặc rối loạn đảo chiều (trường hợp này có thể dùng nam châm từ tính để hiệu chỉnh).

6. Không được có tạp chất rắn trong ống dẫn của thước đo mức dạng từ tính để tránh tắc nghẽn hoặc hư hỏng ống dẫn. Các ống dẫn có thể được làm sạch thường xuyên theo điều kiện trung bình để loại bỏ các tạp chất bên trong.

7. Khi sử dụng hệ thống điện, phải sử dụng các vật liệu không từ tính, chẳng hạn như ống đồng. Ngoài ra, nhiệt độ của cờ hiện thị cần được điều chỉnh theo các điều kiện cụ thể của môi trường.
